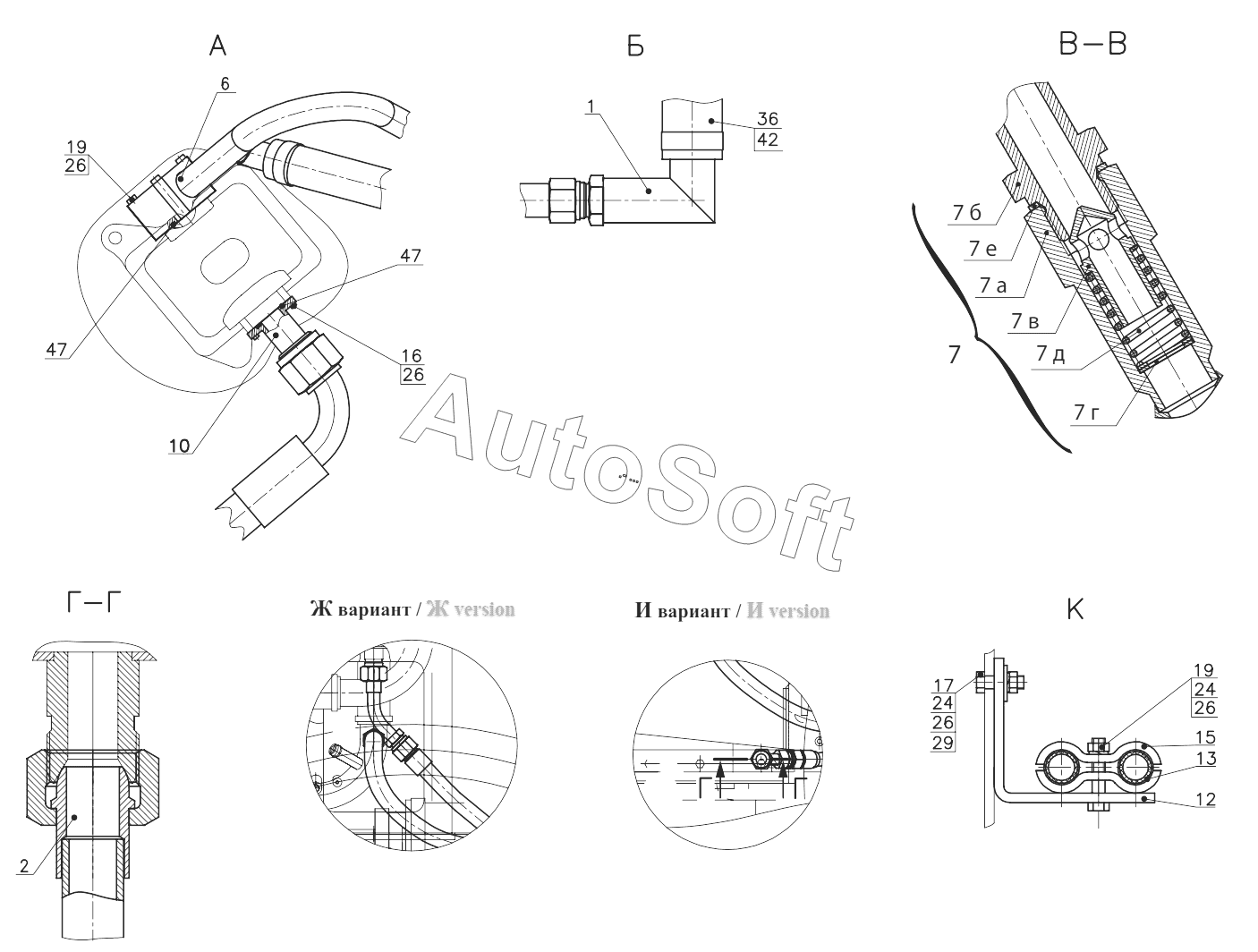

Каталог запасных частей к технике: Амкодор-342С4 (2018). Система охлаждения гидробака 342С4.13.00.000Т-Б;Hydraulic oil tank cooling system 342С4.13.00.000Т-Б
1
2
3
6
7
7а
7б
7в
7г
7д
7е
10
12
13
15
16
17
19
19
22
24
24
26
26
26
26
28
29
31
33
36
40
42
45
47
47
50
52
54
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***Т | Переходник | |
| 10 | 3***3 | Фланец | |
| 12 | 3***Т | Кронштейн | |
| 13 | 3***Т | Пластина | |
| 15 | Д***5 | Скоба | |
| 16 | М***5 | Болт | |
| 17 | М***5 | Болт | |
| 19 | М***5 | Болт | |
| 2 | 3***Т | Трубопровод | |
| 22 | М***5 | Болт | |
| 24 | М***5 | Гайка | |
| 26 | 8***5 | Шайба | |
| 28 | 1***5 | Шайба | |
| 29 | С***5 | Шайба | |
| 3 | 3***Т | Трубопровод | |
| 31 | 2***6 | Рукав | |
| 33 | 2***6 | Рукав | |
| 36 | 3***6 | Рукав | |
| 40 | T***1 | Зажим | |
| 42 | T***2 | Зажим | |
| 45 | T***5 | Кабельная стяжка | |
| 47 | 2***0 | О-Кольцо | |
| 50 | Р***0 | Рукав высокого давления | |
| 52 | Р***L | Рукав высокого давления | |
| 54 | Р***0 | Рукав высокого давления | |
| 6 | 3***Т | Фланец | |
| 7 | 3***Т | Клапан переливной | |
| 7а | 3***Т | Тройник | |
| 7б | 3***Т | Штуцер | |
| 7в | 3***1 | Золотник | |
| 7г | 3***2 | Шайба | |
| 7д | У***4 | Пружина | |
| 7е | 2***3 | Прокладка |
