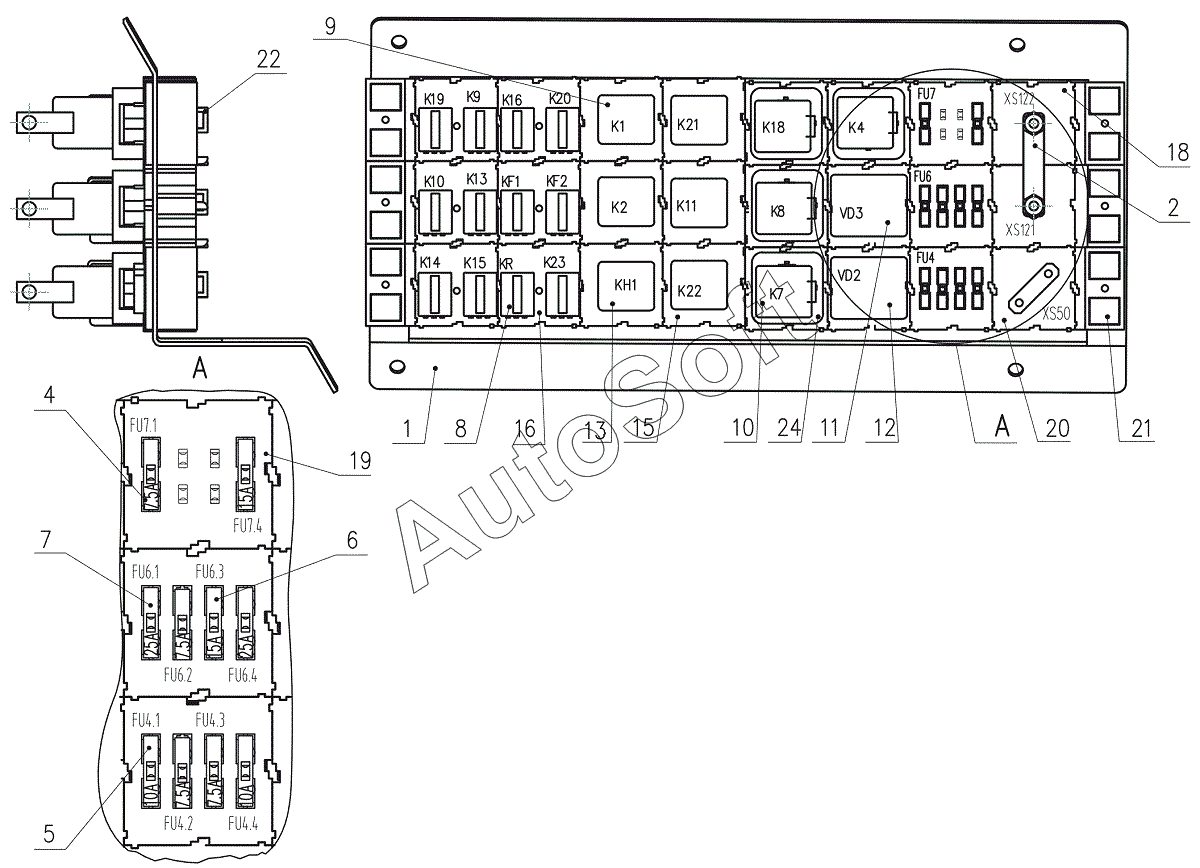

Каталог запасных частей к технике: Амкодор-2541 (2021). Панель коммутации 2541.38.00.720-В
1
2
4
5
6
7
8
9
10
11
12
13
15
16
18
19
20
21
22
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***2 | Кронштейн | |
| 2 | 2***1 | Перемычка | |
| 4 | 3***2 | Предохранитель | |
| 5 | 3***2 | Предохранитель | |
| 6 | 3***2 | Предохранитель | |
| 7 | 3***2 | Предохранитель | |
| 8 | 9***1 | Реле | |
| 9 | 7***1 | Реле | |
| 10 | 7***1 | Реле 711.3747-11 | |
| 11 | С***5 | Сборка диодная | |
| 12 | С***А | Сборка диодная | |
| 13 | Э***4 | Прерыватель указателей поворота | |
| 15 | К***1 | Колодка гнездовая | |
| 16 | К***2 | Колодка гнездовая | |
| 18 | К***1 | Колодка силовой цепи | |
| 19 | К***1 | Колодка предохранителей | |
| 20 | Р***1 | Колодка изолирующая | |
| 21 | Л***1 | Лапка монтажная | |
| 22 | Ф***1 | Фиксатор | |
| 24 | К***0 | Колодка электромонтажная |
