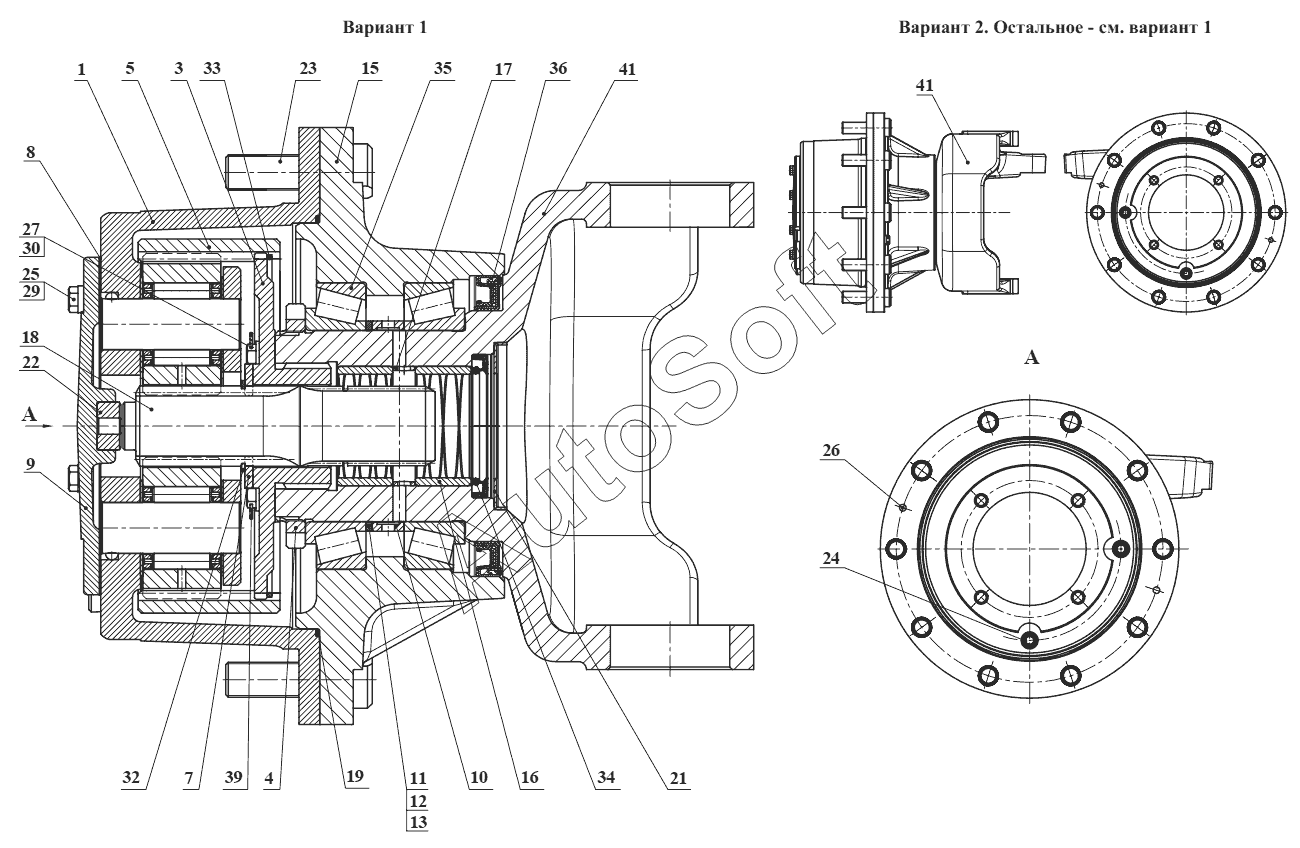

Каталог запасных частей к технике: Амкодор Т400-70 (2020). Редуктор колесной передачи 15У.23.01.030
32
22
23
24
25
26
27
29
30
21
33
34
35
36
39
41
41
41
41
41
41
1
19
18
17
16
15
13
12
11
10
9
8
7
5
4
3
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Водило в сборе с сателлитами | |
| 3 | 1***2 | Венец | |
| 4 | 1***3 | Гайка регулировочная | |
| 5 | 1***5 | Шестерня коронная | |
| 7 | 1***7 | Ограничитель | |
| 8 | 1***8 | Прокладка | |
| 9 | 1***9 | Крышка | |
| 10 | 1***4 | Втулка | |
| 11 | 1***5 | Кольцо регулировочное | |
| 12 | 1***1 | Кольцо регулировочное | |
| 13 | 1***2 | Кольцо регулировочное | |
| 15 | 1***1 | Ступица | |
| 16 | 1***2 | Втулка | |
| 17 | 1***3 | Втулка | |
| 18 | 1***4 | Вал-шестерня | |
| 19 | 1***5 | Кольцо уплотнительное | |
| 21 | 1***6 | Кольцо защитное | |
| 22 | У***9 | Упор | |
| 23 | У***1 | Стержень | |
| 24 | У***3 | Заглушка | |
| 25 | М***5 | Болт | |
| 26 | М***5 | Болт | |
| 27 | 3***5 | Болт | |
| 29 | 1***5 | Шайба | |
| 30 | С***5 | Шайба | |
| 32 | В***0 | Кольцо | |
| 33 | В***0 | Кольцо | |
| 34 | 2***1 | Манжета | |
| 35 | 2***4 | Подшипник | |
| 36 | 1***R | Уплотнение кассетное Cassette Seal type 3 | |
| 39 | 1***I | Проволока | |
| 41 | 1***1 | Кулак поворотный | |
| 41 | 1***1 | Кулак поворотный |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
