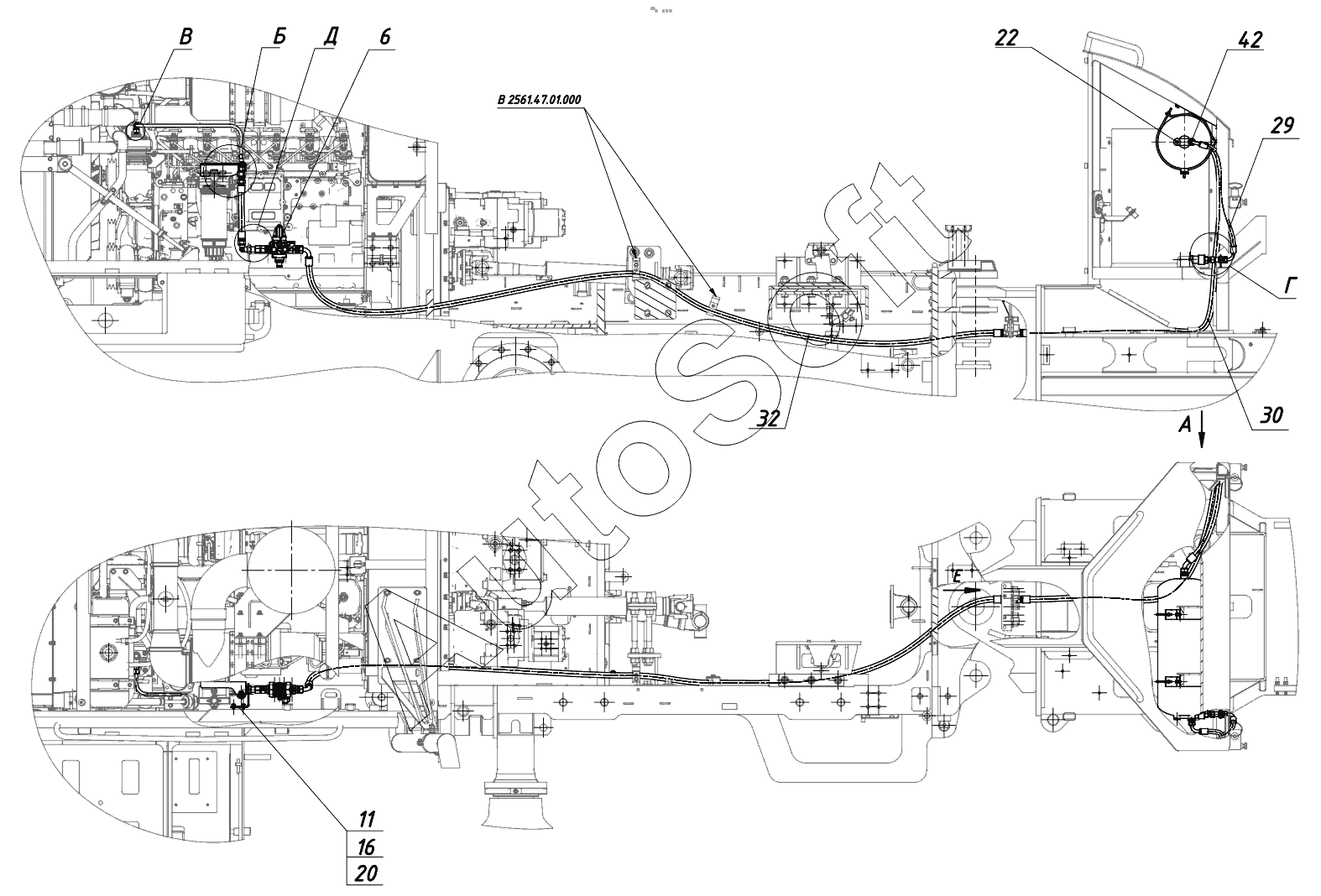

Каталог запасных частей к технике: Амкодор 2561 (2021). Пневмосистема 2561.33.00.000;Air system 2561.33.00.000
29
30
32
42
16
6
11
20
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***5 | Кронштейн | |
| 2 | 2***Б | Трубопровод | |
| 2 | 2***Б | Труба | |
| 2 | M***X | Гайка | |
| 2 | P***X | Кольцо врезное | |
| 6 | 2***0 | Регулятор давления | |
| 11 | 2***1 | Кронштейн | |
| 12 | 2***2 | Кронштейн | |
| 15 | Т***2 | Скоба | |
| 16 | М***5 | Болт | |
| 17 | М***5 | Болт | |
| 18 | М***5 | Гайка | |
| 19 | С***5 | Шайба | |
| 20 | 8***5 | Шайба | |
| 21 | 1***5 | Шайба | |
| 22 | V***F | Заглушка | |
| 23 | К***0 | Кабельная стяжка | |
| 24 | 1***0 | Клапан слива конденсата | |
| 26 | U***6 | Кольцо уплотнительное | |
| 28 | Р***L | Рукав высокого давления | |
| 29 | Р***0 | РВД | |
| 30 | Р***5 | Рукав высокого давления | |
| 32 | Р***0 | Рукав высокого давления | |
| 35 | Р***1 | Ресивер | |
| 36 | S***) | Розетка соединительная | |
| 37 | G***F | Стяжное соединение | |
| 39 | E***F | Угольник EO Swivel nut elbow | |
| 40 | E***F | Штуцер | |
| 42 | G***F | Штуцер | |
| 43 | G***F | Штуцер | |
| 44 | G***X | Штуцер EO Male Stud connector GE12L1/2NPTCFX | |
| 45 | G***X | Штуцер EO Union G15LCFX | |
| 48 | W***) | Угольник переборочный с контргайкой EO Bulkhead elbow WSV15LOMDCF(16) | |
| 49 | S***F | Штуцер переборочный с контрогайкой EO Bulkhead union SV12LOMDCF |
