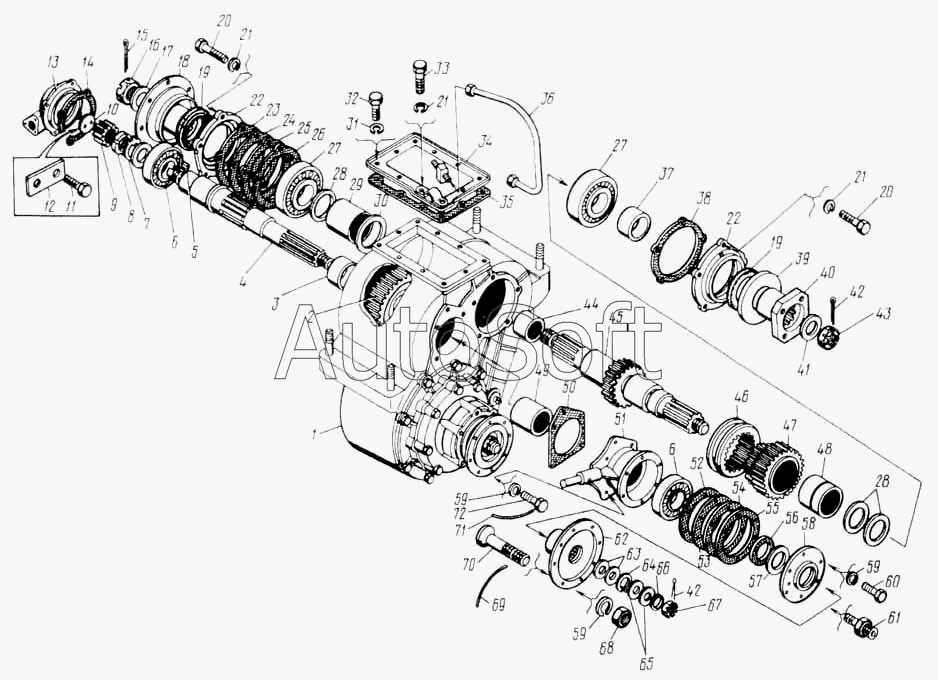

Каталог запасных частей к технике: Амкодор-9531 (ДЭ-226) (2006). ДЭ-226.92.00.000 Коробка раздаточная
46
54
53
52
51
50
49
48
47
55
45
44
43
42
42
41
40
39
38
64
72
71
70
69
68
67
66
65
37
63
62
61
60
59
59
59
58
57
56
10
18
17
16
15
14
13
12
11
19
19
9
8
7
6
6
5
4
3
2
28
28
36
35
34
33
32
31
30
29
1
27
27
26
25
24
23
22
22
21
21
21
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***0 | Коробка раздаточная | |
| 2 | 3***Б | Шестерня | |
| 3 | 3***2 | Втулка распорная | |
| 4 | Д***2 | Вал вторичный | |
| 5 | 3***Б | Шпонка | |
| 6 | 7***3 | Подшипник | |
| 7 | 4***6 | Шайба упорная | |
| 8 | 4***7 | Гайка подшипника | |
| 9 | 4***3 | Шестерня привода спидометра | |
| 10 | 3***4 | Шайба упорная | |
| 11 | 2***9 | Болт М18х1х18 | |
| 12 | 3***Б | Пластина стопорная | |
| 13 | 4***1 | Крышка | |
| 14 | 3***В | Прокладка | |
| 15 | 2***4 | Шплинт 6,3х45 | |
| 16 | 3***3 | Гайка | |
| 17 | 3***8 | Шайба 31 | |
| 18 | 3***9 | Фланец передний | |
| 19 | 3***4 | Манжета | |
| 20 | 2***9 | Болт М10х32 | |
| 21 | 2***9 | Шайба 10 | |
| 22 | Д***1 | Крышка | |
| 23 | 3***Б | Прокладка 0,25 мм | |
| 24 | 3***Б | Прокладка 0,1 мм | |
| 25 | 3***Б | Прокладка 0,05 мм | |
| 26 | 3***9 | Прокладка | |
| 27 | 7***К | Подшипник | |
| 28 | 3***Б | Шайба опорная | |
| 29 | Д***7 | Втулка | |
| 30 | Д***0 | Шайба | |
| 31 | 2***9 | Шайба 8 | |
| 32 | 2***9 | Болт М8х14 | |
| 33 | 2***9 | Болт МТ6х25 | |
| 34 | Д***0 | крышка | |
| 35 | 3***Б | Прокладка | |
| 36 | Д***0 | Трубопровод | |
| 37 | Д***3 | Втулка | |
| 38 | 3***Б | Прокладка | |
| 39 | Д***2 | Шайба | |
| 40 | Д***2 | Фланец | |
| 41 | Д***6 | Шайба | |
| 42 | 5***7 | Шплинт | |
| 43 | Д***5 | Гайка крепления фланца | |
| 44 | Д***9 | Втулка | |
| 45 | Д***1 | Вал первичный | |
| 46 | 4***9 | Каретка переключения | |
| 47 | 3***2 | Шестерня | |
| 48 | 3***Г | Втулка шестерни | |
| 49 | Д***9 | Втулка | |
| 50 | 3***8 | Прокладка уплотнительная | |
| 51 | Д***0 | Стакан | |
| 52 | Д***3 | Прокладка | |
| 53 | Д***1 | Прокладка | |
| 54 | Д***2 | Прокладка | |
| 55 | Д***7 | Прокладка | |
| 56 | 1***2 | Манжета | |
| 57 | Д***8 | Кольцо | |
| 58 | Д***1 | Крышка | |
| 59 | 1***2 | Шайба | |
| 60 | М***6 | Болт | |
| 61 | Д***7 | Штуцер | |
| 62 | Д***4 | Фланец | |
| 63 | Д***6 | Прокладка | |
| 64 | В***3 | Кольцо | |
| 65 | Д***1 | Прокладка | |
| 66 | Д***5 | Шайба | |
| 67 | М***9 | Гайка | |
| 68 | 2***8 | Гайка М10 | |
| 69 | 1***2 | Проволока 0,08 кг | |
| 70 | Д***3 | Винт | |
| 71 | 0***2 | Проволока 0,003 кг | |
| 72 | З***6 | Болт |
