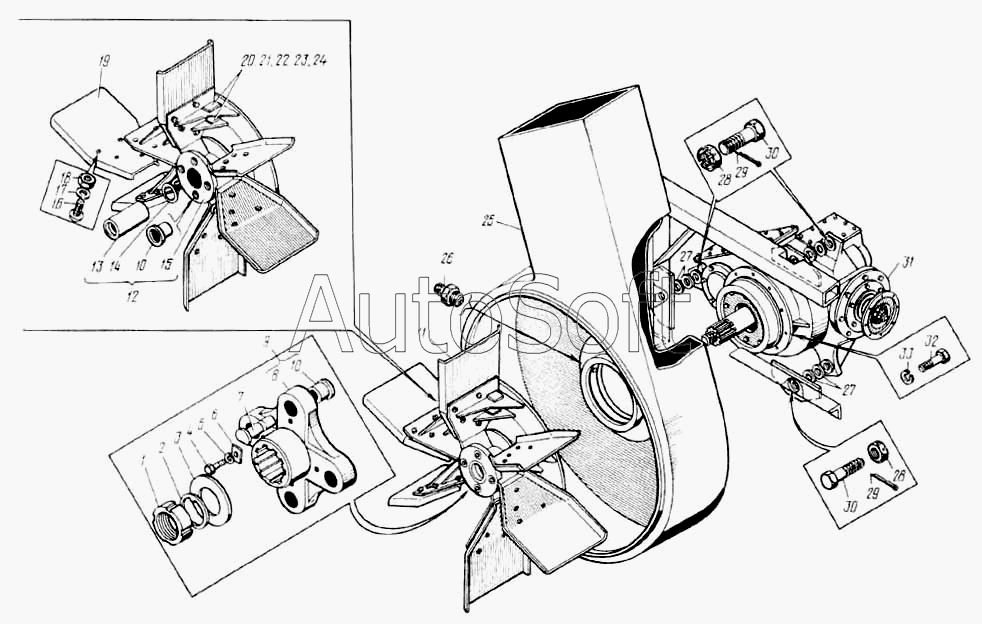

Каталог запасных частей к технике: Амкодор-9531 (ДЭ-226) (2006). ДЭ-226.10.00.000 Редуктор, ротор, кожух ротора
26
18
19
20
21
22
23
24
25
17
27
27
28
28
29
29
30
30
31
32
33
1
16
15
14
13
12
11
10
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Гайка подшипника | |
| 2 | 4***1 | Шайба | |
| 3 | Д***4 | Шайба | |
| 4 | М***6 | Болт | |
| 5 | 8***2 | Шайба | |
| 6 | Д***9 | Планка срезного пальца ротора | |
| 7 | Д***1 | Палец | |
| 8 | Д***1 | Фланец | |
| 9 | Д***0 | Фланец привода ротора | |
| 10 | Д***2 | Втулка режущая | |
| 11 | Д***А | Ротор снегоочистителя | |
| 12 | Д***0 | Ступица ротора в сборе | |
| 13 | Д***1 | Втулка | |
| 14 | 0***3 | Кольцо | |
| 15 | Д***0 | Ступица ротора | |
| 16 | Д***7 | Болт | |
| 17 | 1***2 | Шайба | |
| 18 | М***5 | Гайка | |
| 19 | Д***А | Лопасть ротора | |
| 20 | Д***5 | Груз | |
| 21 | Д***6 | Груз | |
| 22 | Д***7 | Груз | |
| 23 | Д***8 | Груз | |
| 24 | Д***9 | Груз | |
| 25 | Д***1 | Кожух ротора | |
| 26 | 1***3 | Масленка | |
| 27 | 2***8 | Шайба | |
| 28 | М***8 | Гайка | |
| 29 | 4***7 | Шплинт | |
| 30 | Д***0 | Болт | |
| 31 | Д***0 | Редуктор рабочего органа | |
| 32 | М***6 | Болт | |
| 33 | 1***2 | Шайба |
