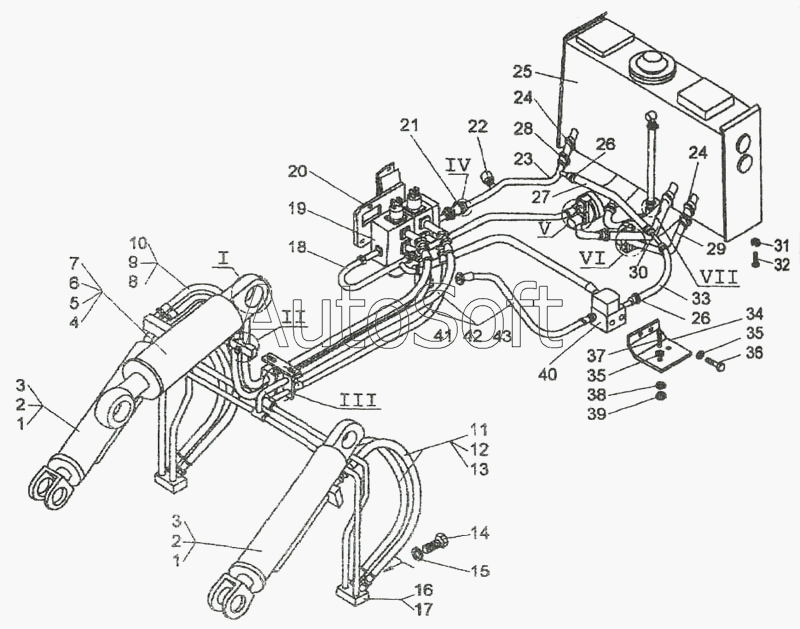

Каталог запасных частей к технике: Амкодор-327 (ТО-18Д) (2003). Гидросистема погрузочного оборудования
1
1
2
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
26
26
27
28
29
30
31
32
33
34
35
35
36
37
38
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ТО-18Д.06.00.000 | Т***0 | Гидросистема погрузочного оборудования | |
| 1 | Т***0 | Цилиндр стреловой | |
| 2 | Т***1 | Цилиндр стреловой | |
| 3 | Т***2 | Цилиндр стреловой | |
| 4 | Т***0 | Цилиндр ковшовый | |
| 5 | Т***1 | Цилиндр ковшовый | |
| 6 | Т***2 | Цилиндр ковшовый | |
| 7 | Т***3 | Цилиндр ковшовый | |
| 8 | Р***1 | Рукав | |
| 9 | Р***2 | Рукав | |
| 10 | Р***2 | Рукав | |
| 11 | Р***1 | Рукав | |
| 12 | Р***2 | Рукав | |
| 13 | Р***2 | Рукав | |
| 14 | М***6 | Болт | |
| 15 | 1***2 | Шайба | |
| 16 | Т***0 | Коллектор | |
| 17 | Т***0 | Коллектор | |
| 18 | Т***0 | Трубопровод | |
| 19 | Р***5 | Распределитель | |
| 20 | Т***0 | Кронштейн | |
| 21 | 4***2 | Рукав (L=270мм) | |
| 22 | У***В | Индикатор загрязнения | |
| 23 | Т***0 | Трубопровод | |
| 24 | 4***2 | Рукав (L=270мм) | |
| 25 | Т***0 | Гидробак | |
| 26 | Т***2 | Хомут | |
| 27 | 2***9 | Рукав (L=900мм) | |
| 28 | Л***0 | Хомут | |
| 29 | Т***0 | Фланец | |
| 30 | 4***2 | Рукав (L=270мм) | |
| 31 | 1***2 | Шайба | |
| 32 | М***6 | Болт | |
| 33 | 2***2 | Рукав (L= 600мм) | |
| 34 | Т***1 | Кронштейн | |
| 35 | д***2 | Шайба | |
| 36 | М***6 | Болт | |
| 37 | М***6 | Болт | |
| 38 | 1***1 | Шайба | |
| 39 | М***5 | Гайка | |
| 40 | Т***0 | Клапан приоритетный | |
| 41 | Р***1 | Рукав | |
| 42 | Р***2 | Рукав | |
| 43 | Р***2 | Рукав |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
