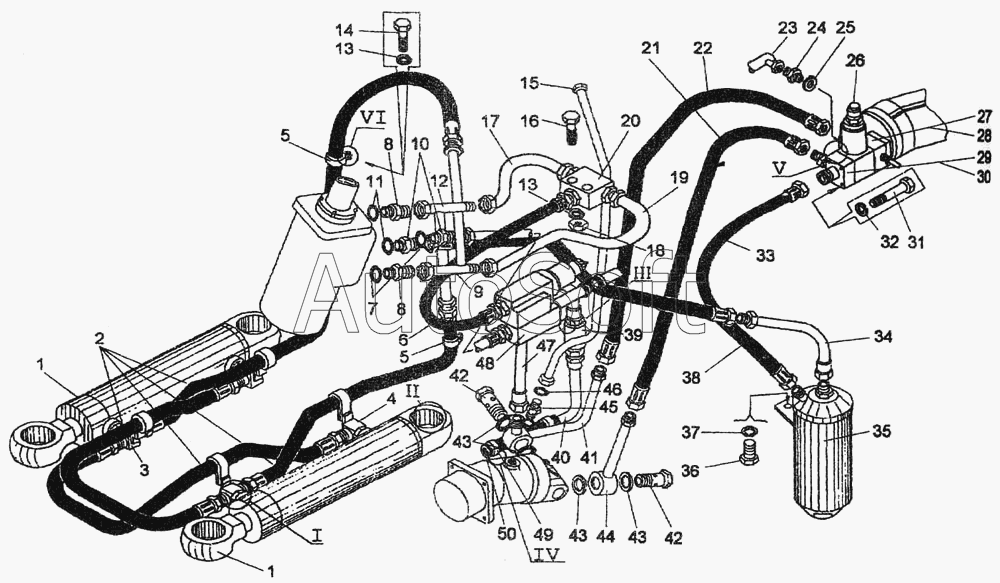

Каталог запасных частей к технике: Амкодор-327 (ТО-18Д) (2003). Гидросистема рулевого управления
38
26
27
28
29
30
31
32
33
34
35
36
37
25
39
40
41
42
42
43
43
43
44
45
46
47
48
49
50
13
13
1
1
2
3
4
5
5
6
7
8
8
9
10
11
12
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ТО-18Д.08.00.000 | Т***0 | Гидросистема рулевого управления | |
| 1 | Т***0 | Гидроцилиндр поворота руля | |
| 2 | Р***5 | Рукав | |
| 3 | Т***0 | Тройник | |
| 4 | Т***0 | Угольник | |
| 5 | Т***4 | Хомут | |
| 6 | Р***1 | Рукав | |
| 7 | 0***3 | Кольцо | |
| 8 | Т***6 | Штуцер | |
| 9 | Т***0 | Трубопровод | |
| 10 | Т***2 | Штуцер | |
| 11 | 0***3 | кольцо | |
| 12 | Т***0 | Трубопровод | |
| 13 | 8***2 | Шайба | |
| 14 | М***6 | Болт | |
| 15 | Т***0 | Трубопровод | |
| 16 | М***6 | Болт | |
| 17 | Т***0 | Трубопровод | |
| 18 | М***5 | Гайка | |
| 19 | Т***0 | Трубопровод | |
| 20 | Т***0 | Гидроклапан "или" | |
| 21 | 2***2 | Рукав (L=350мм} | |
| 22 | 2***2 | Рукав (L=350мм} | |
| 23 | Т***0 | Трубопровод | |
| 24 | Т***2 | Штуцер | |
| 25 | Д***0 | Кольцо | |
| 26 | 5***0 | Клапан предохранительный | |
| 27 | Т***0 | Клапан обратный | |
| 28 | 0***3 | Кольцо | |
| 29 | Т***0 | Переходник | |
| 30 | Д***4 | Пробка | |
| 31 | М***6 | Болт | |
| 32 | 1***2 | Шайба | |
| 33 | Р***0 | Рукав ТУ 22-4584-79 | |
| 34 | Т***0 | Трубопровод | |
| 35 | Т***0 | Фильтр магистральный | |
| 36 | М***6 | Болт | |
| 37 | 1***2 | Шайба | |
| 38 | Р***1 | Рукав | |
| 39 | Т***0 | Клапан обратный | |
| 40 | Т***0 | Трубопровод | |
| 41 | Т***0 | Трубопровод | |
| 42 | Т***7 | Болт | |
| 43 | 0***3 | Кольцо | |
| 44 | Т***0 | Трубопровод | |
| 45 | Т***8 | Штуцер | |
| 46 | Д***7 | Прокладка | |
| 47 | Т***0 | Трубопровод | |
| 48 | Т***0 | Клапан приоритетный | |
| 49 | Т***2 | Хомут | |
| 50 | 2***2 | Рукав (L=350мм} |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
