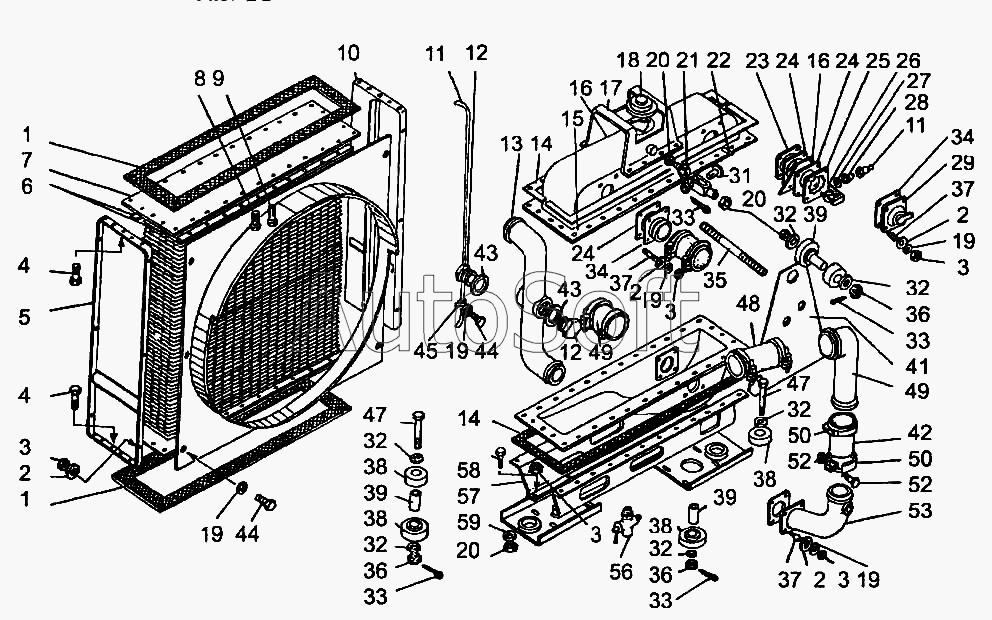

Каталог запасных частей к технике: Амкодор-333 (ТО-18Б) (2004). Установка радиатора
45
31
32
32
32
32
32
32
33
33
33
33
34
34
35
36
36
36
37
37
37
38
38
38
38
39
39
39
41
42
43
43
44
44
47
47
48
49
49
50
50
52
52
53
56
57
58
59
16
16
2
2
2
2
3
3
3
3
3
4
4
5
6
7
8
9
10
11
11
12
12
13
14
14
15
1
1
17
18
19
19
19
19
19
20
20
20
21
22
23
24
24
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***8 | Прокладка | |
| 2 | 8***1 | Шайба | |
| 3 | М***5 | Гайка | |
| 4 | М***6 | Болт | |
| 5 | 8***9 | Стойка радиатора левая | |
| 6 | 1***7 | Накладка | |
| 7 | 7***2 | Пластина опорная | |
| 8 | М***6 | Болт | |
| 9 | М***6 | Болт | |
| 10 | 8***0 | Стойка радиатора правая | |
| 11 | 1***7 | Трубка пароотводная | |
| 12 | Т***1 | Пробка | |
| 13 | Т***0 | Патрубок | |
| 14 | 1***1 | Накладка угловая | |
| 15 | 1***2 | Накладка наружная | |
| 16 | 8***1 | Бак радиатора верхний | |
| 17 | 8***6 | Кронштейн верхнего бака | |
| 18 | 8***2 | Крышка заливной горловины в сборе | |
| 19 | Т***9 | Шайба отгибная | |
| 20 | М***5 | Гайка | |
| 21 | 1***2 | Проушина | |
| 22 | 7***0 | Трубка паровая | |
| 23 | 1***9 | Фланец | |
| 24 | 1***3 | Прокладка | |
| 25 | 8***8 | Седло клапана | |
| 26 | 7***0 | Клапан паровоздушный в сб. | |
| 27 | 7***0 | Кольцо уплотнительное | |
| 28 | 7***1 | Штуцер | |
| 29 | 8***6 | Корпус паровоздушного клапана | |
| 30 | 1***2 | Ось | |
| 31 | М***2 | Вилка | |
| 32 | 1***1 | Шайба | |
| 33 | 3***7 | Шплинт | |
| 34 | 1***7 | Патрубок верхнего бака | |
| 35 | Т***1 | Тяга | |
| 36 | М***8 | Гайка | |
| 37 | М***5 | Шпилька | |
| 38 | Д***0 | Подушка | |
| 39 | Т***5 | Втулка | |
| 40 | 8***4 | Бак радиатора нижний | |
| 41 | Т***8 | Кронштейн | |
| 42 | 6***7 | Рукав - деталь | |
| 43 | Т***3 | Шайба | |
| 44 | М***6 | Болт | |
| 45 | 7***2 | Скоба | |
| 46 | 1***8 | Кожух вентилятора | |
| 47 | Т***6 | Болт | |
| 48 | 6***7 | Рукав-деталь | |
| 49 | Т***4 | Патрубок | |
| 50 | Т***0 | Хомут | |
| 51 | М***5 | Гайка | |
| 52 | Д***9 | Болт | |
| 53 | Т***3 | Пластина | |
| 54 | Т***0 | Кронштейн нижний | |
| 55 | 8***5 | Стенка основания радиатора | |
| 56 | К***" | Краник спускной | |
| 57 | 8***4 | Стенка основания радиатора | |
| 58 | М***6 | Болт | |
| 59 | 1***2 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
