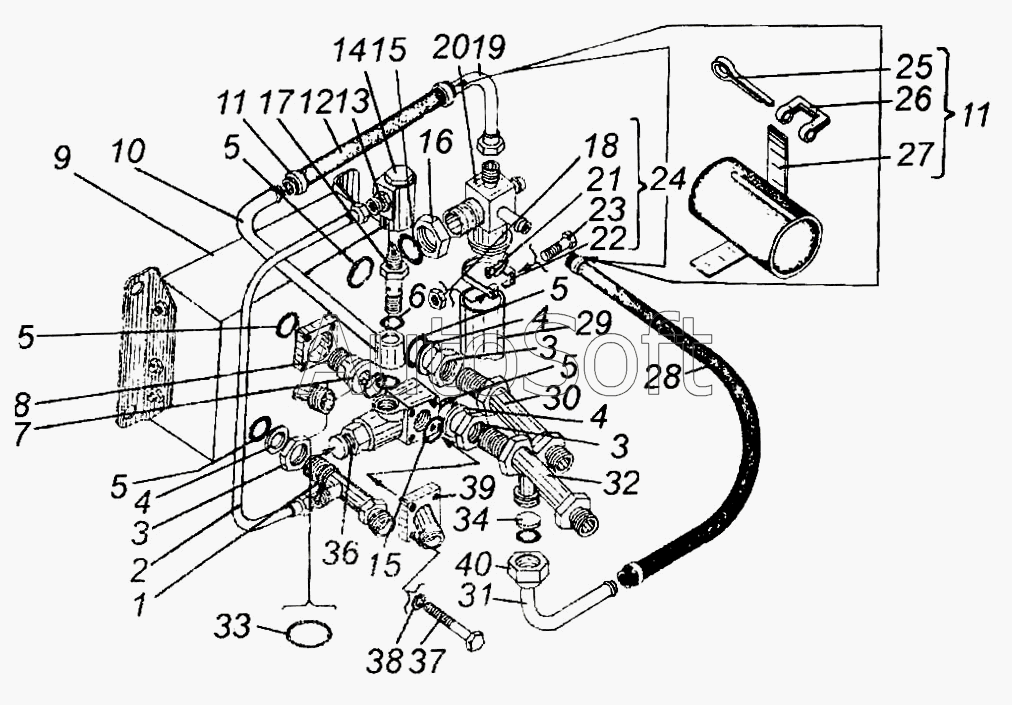

Каталог запасных частей к технике: Амкодор-342 (ТО-28) (2004). Гидробак
32
22
23
24
25
26
27
28
29
30
31
21
33
34
36
37
38
39
40
11
11
2
3
3
3
4
4
4
5
5
5
5
5
6
7
8
9
10
1
12
13
14
15
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Т***0 | Тройник поворотный | |
| 2 | Т***0 | Трубопровод | |
| 3 | Т***1 | Гайка | |
| 4 | Т***2 | Шайба | |
| 5 | 0***3 | Кольцо | |
| 6 | Д***0 | Кольцо | |
| 7 | Т***3 | Штуцер | |
| 8 | Т***6 | Фланец | |
| 9 | Т***0 | Гидрораспределитель | |
| 10 | Т***0 | Трубопровод | |
| 11 | Т***1 | Хомут | |
| 12 | 1***2 | Рукав-деталь | |
| 13 | Л***1 | Штуцер | |
| 14 | Г***2 | Гидроклапан обратный | |
| 15 | 0***3 | Кольцо | |
| 16 | Т***3 | Гайка | |
| 17 | Т***7 | Штуцер проходной | |
| 18 | М***5 | Гайка | |
| 19 | Т***0 | Трубопровод | |
| 20 | Т***0 | Коллектор | |
| 21 | Л***2 | Вкладыш | |
| 22 | Л***1 | Хомут | |
| 23 | М***6 | Болт | |
| 24 | Л***0 | Хомут | |
| 25 | Т***2 | Шплинт | |
| 26 | Т***1 | Серьга | |
| 27 | Т***2 | Лента | |
| 28 | 1***2 | Рукав-деталь | |
| 29 | 4***2 | Рукав (L=200) | |
| 30 | Т***0 | Трубопровод | |
| 31 | Т***0 | Трубопровод | |
| 32 | Т***0 | Трубопровод | |
| 33 | 0***3 | Кольцо | |
| 34 | Т***5 | Шайба | |
| 35 | Т***1 | Штуцер фланцевый | |
| 36 | 5***0 | Гидроклапан предохранительный | |
| 37 | М***6 | Болт | |
| 38 | 1***2 | Шайба | |
| 39 | Т***0 | Штуцер фланцевый | |
| 40 | Т***1 | Гайка | |
| 41 | 0***2 | Проволока 0,02 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
