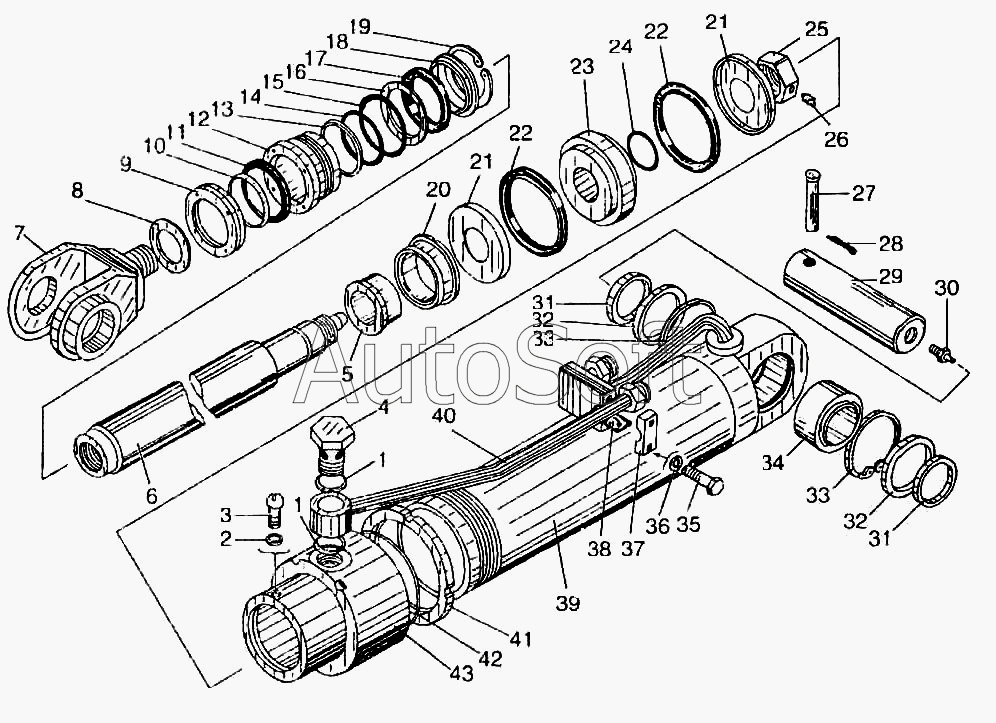

Каталог запасных частей к технике: Амкодор-342 (ТО-28) (2004). Цилиндр стреловой
33
33
23
24
25
26
27
28
29
30
31
31
32
32
22
22
34
35
36
37
38
39
40
41
42
43
12
2
3
4
5
6
7
8
9
10
11
1
1
13
14
15
16
17
18
19
20
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М***8 | Прокладка | |
| 2 | У***3 | Прокладка | |
| 3 | А***8 | Винт | |
| 4 | Т***2 | Болт | |
| 5 | У***3 | Втулка демпфера | |
| 6 | У***0 | Шток | |
| 7 | Т***0 | Проушина | |
| 8 | Т***5 | Шайба | |
| 9 | У***1 | Крышка грязесъемника | |
| 10 | У***4 | Скребок 80 | |
| 11 | 3***1 | Грязесъемник | |
| 12 | У***4 | Втулка | |
| 13 | У***5 | Шайба защитная | |
| 14 | 0***3 | Кольцо | |
| 15 | 0***3 | Кольцо | |
| 16 | У***3 | Шайба защитная | |
| 17 | 1***6 | Манжета | |
| 18 | У***2 | Манжетодержатель | |
| 19 | У***4 | Кольцо стопорное | |
| 20 | У***1 | Демпфер | |
| 21 | Т***2 | Манжет одержат ель | |
| 22 | 1***6 | Манжета | |
| 23 | Т***1 | Поршень | |
| 24 | 0***3 | Кольцо | |
| 25 | У***2 | Гайка | |
| 26 | В***8 | Винт | |
| 27 | 6***0 | Ось | |
| 28 | 4***7 | Шплинт | |
| 29 | Т***6 | Палец | |
| 30 | 1***3 | Масленка | |
| 31 | Т***6 | Втулка | |
| 32 | 1***2 | Манжета | |
| 33 | 3***3 | Кольцо | |
| 34 | Ш***5 | Подшипник | |
| 35 | М***6 | Болт | |
| 36 | 1***2 | Шайба | |
| 37 | Т***1 | Колодка | |
| 38 | Т***4 | Прокладка | |
| 39 | У***0 | Цилиндр | |
| 40 | Т***0 | Трубопровод | |
| 41 | У***1 | Гайка | |
| 42 | 1***3 | Кольцо | |
| 43 | У***0 | Крышка сквозная (У4560.096.001) |
