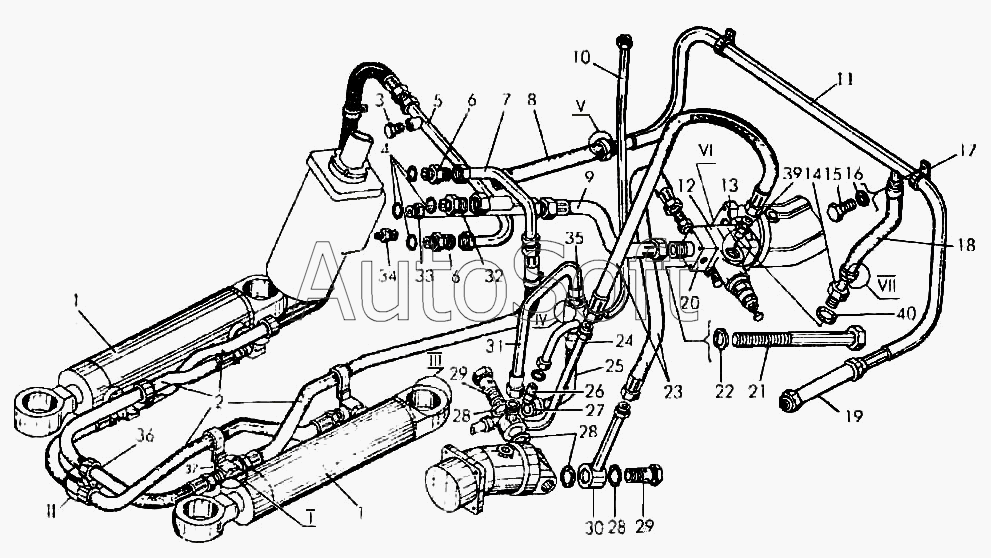

Каталог запасных частей к технике: Амкодор-342 (ТО-28) (2004). Гидросистема рулевого управления
1
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
28
29
29
30
31
32
33
34
35
36
37
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Т***0 | Гидроцилиндр поворота руля | |
| 2 | Р***5 | Рукав (РВД12х1250УЭ.М22х1,5 РВД12х1250ТММ22х1,5) | |
| 3 | Д***4 | Пробка | |
| 4 | 0***3 | Кольцо | |
| 5 | Т***0 | Трубопровод | |
| 6 | Т***6 | Штуцер | |
| 7 | Т***0 | Трубопровод | |
| 8 | 2***2 | Рукав | |
| 9 | Р***У | Рукав(РВД20х850УЭ РВД20х850Т) | |
| 10 | Т***0 | Трубопровод | |
| 11 | Т***0 | Трубопровод | |
| 12 | 5***0 | Клапан предохранительный | |
| 13 | Т***0 | Клапан обратный | |
| 14 | Т***0 | Переходник | |
| 15 | М***6 | Болт | |
| 16 | 8***2 | Шайба | |
| 17 | Т***4 | Хомут | |
| 18 | 1***2 | Рукав | |
| 19 | 2***2 | Рукав | |
| 20 | Т***0 | Переходник | |
| 21 | М***6 | Болт | |
| 22 | 1***2 | Шайба | |
| 23 | Р***5 | Рукав(РВД12х850УЭМ22х1,5 РВД 12х850Т М22х1.5) | |
| 24 | Т***0 | Трубопровод | |
| 25 | Т***0 | Трубопровод | |
| 26 | 1***8 | Штуцер | |
| 27 | Д***7 | Прокладка | |
| 28 | 2***8 | Прокладка | |
| 29 | Т***1 | Болт | |
| 30 | Т***0 | Трубопровод | |
| 31 | Т***0 | Трубопровод | |
| 32 | Т***2 | Штуцер | |
| 33 | Т***0 | Трубопровод | |
| 34 | Т***1 | Штуцер | |
| 35 | Т***0 | Клапан обратный | |
| 36 | Д***2 | Пружина | |
| 37 | Т***0 | Тройник | |
| 38 | Т***0 | Угольник | |
| 39 | Т***0 | Штуцер | |
| 40 | Д***0 | Кольцо | |
| 41 | 2***8 | Прокладка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
