Каталог запасных частей к технике: Амкодор-342 (ТО-28) (2004). Вал карданный
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
21
22
22
23
23
24
25
26
27
28
29
30
31
32
32
33
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51

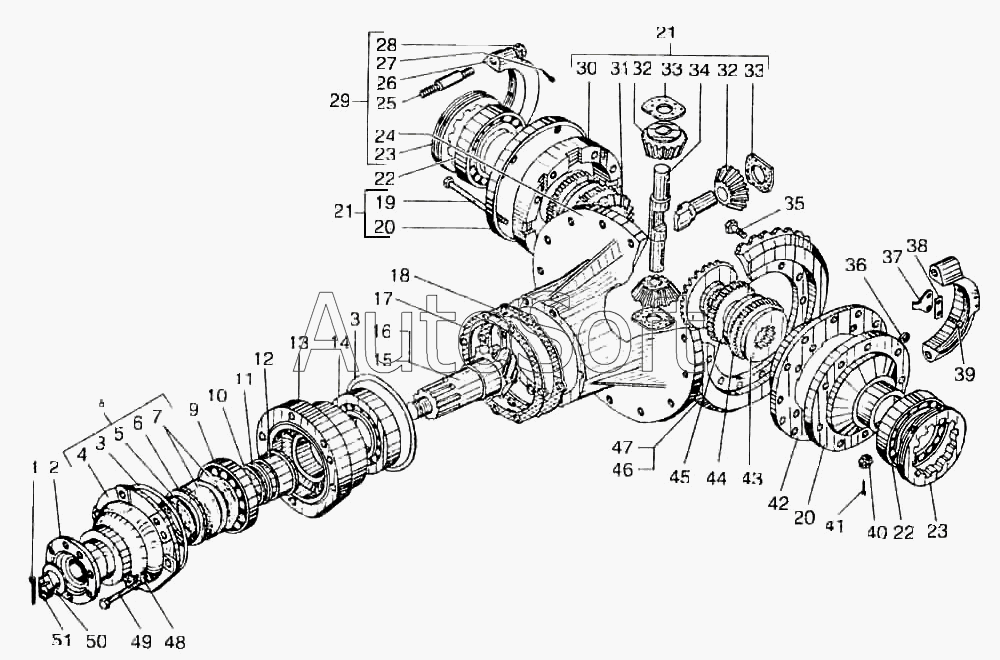

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***7 | Шплинт | |
| 2 | Т***1 | Фланец ведущей шестерни | |
| 3 | 1***9 | Кольцо | |
| 4 | 1***1 | Крышка корпуса главной передачи | |
| 5 | 1***1 | Кольцо | |
| 6 | 1***4 | Кольцо проставочное | |
| 7 | 1***2 | Манжета | |
| 8 | 1***5 | Крышка корпуса главной передачи | |
| 9 | 7***5 | Подшипник | |
| 10 | 1***4 | Прокладка | |
| 11 | 1***5 | Прокладка | |
| 12 | 1***Д | Кольцо распорное | |
| 13 | 1***0 | Стакан подшипников | |
| 14 | 7***5 | Подшипник | |
| 15 | Т***2 | Шестерня ведущая | |
| 16 | Т***1 | Шестерня ведущая | |
| 17 | 1***0 | Прокладка (наиб. кол-во) | |
| 18 | 1***1 | Прокладка (наиб. кол-во) | |
| 19 | 1***2 | Болт дифференциала | |
| 20 | 1***6 | Фланец коробки дифференциала | |
| 21 | Т***1 | Дифференциал главной передачи | |
| 22 | 7***3 | Подшипник | |
| 23 | 1***6 | Гайка регулировочная | |
| 24 | 1***2 | Корпус главной передачи | |
| 25 | 1***7 | Шпилька | |
| 26 | 1***5 | Крышка подшипника дифференциала | |
| 27 | А***7 | Шплинт | |
| 28 | М***2 | Гайка | |
| 29 | 1***6 | Корпус главной передачи | |
| 30 | 1***В | Коробка дифференциала правая | |
| 31 | 1***2 | Муфта полуоси | |
| 32 | 1***1 | Сателлит вилкой | |
| 33 | 1***1 | Сателлит вилкой | |
| 34 | 1***5 | Палец дифференциала | |
| 35 | Т***5 | Болт стяжной | |
| 36 | М***5 | Гайка | |
| 37 | 1***7 | Шайба замковая | |
| 38 | 1***6 | Шайба- стопорная | |
| 39 | М***6 | Болт | |
| 40 | М***8 | Гайка | |
| 41 | 3***7 | Шплинт | |
| 42 | Т***1 | Коробка дифференциала левая | |
| 43 | 1***А | Диск трения ведущий | |
| 44 | 1***1 | Диск трения | |
| 45 | 1***8 | Диск т рения центрующий | |
| 46 | Т***3 | Шестерня ведомая | |
| 47 | Т***1 | Шестерня ведомая | |
| 48 | 1***8 | Шайба | |
| 49 | М***5 | Болт | |
| 50 | 1***А | Шайба | |
| 51 | 1***6 | Гайка специальная |
