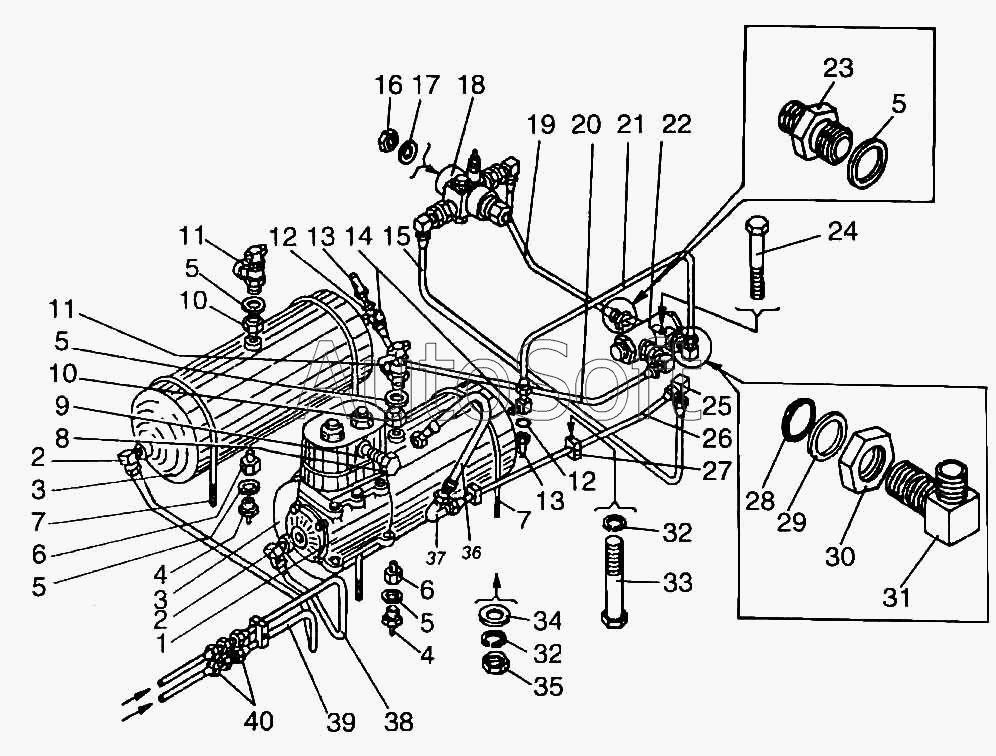

Каталог запасных частей к технике: Амкодор-342 (ТО-28) (2004). Пневмосистема
31
22
23
24
25
26
27
28
29
30
21
32
32
33
34
35
36
37
38
39
40
11
11
2
2
3
3
4
4
5
5
5
5
5
6
6
7
7
8
9
10
10
1
12
12
13
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Т***0 | Установка компрессора | |
| 2 | Т***2 | Угольник ввертной | |
| 3 | 2***5 | Баллон воздушный | |
| 4 | 1***0 | Кран слива конденсата | |
| 5 | 2***8 | Прокладка | |
| 6 | Т***4 | Переходник | |
| 7 | Т***1 | Стремянка | |
| 8 | Т***5 | Пробка | |
| 9 | Т***1 | Переходник | |
| 10 | Т***2 | Переходник | |
| 11 | 1***0 | Клапан контрольного вывода | |
| 12 | 1***8 | Прокладка | |
| 13 | М***0 | Датчик | |
| 14 | Т***5 | Тройник | |
| 15 | Т***0 | Трубопровод | |
| 16 | М***5 | Гайка | |
| 17 | 1***2 | Шайба | |
| 18 | 1***0 | Регулятор давления с предохранительным клапаном | |
| 19 | Т***0 | Трубопровод | |
| 20 | Т***0 | Трубопровод | |
| 21 | Т***0 | Трубопровод | |
| 22 | 1***0 | Клапан защитный двойной | |
| 23 | Т***4 | Штуцер | |
| 24 | М***6 | Болт | |
| 25 | Д***8 | Угольник | |
| 26 | Т***0 | Трубопровод | |
| 27 | Т***2 | Колодка | |
| 28 | 0***3 | Кольцо | |
| 29 | Т***9 | Шайба | |
| 30 | М***3 | Контргайка | |
| 31 | Т***2 | Угольник | |
| 32 | 8***2 | Шайба | |
| 33 | М***6 | Болт | |
| 34 | 8***1 | Шайба | |
| 35 | М***5 | Гайка | |
| 36 | 1***5 | Шланг гибкий | |
| 37 | Т***1 | Угольник | |
| 38 | Т***0 | Трубопровод | |
| 39 | Т***0 | Трубопровод | |
| 40 | Т***1 | Штуцер |
