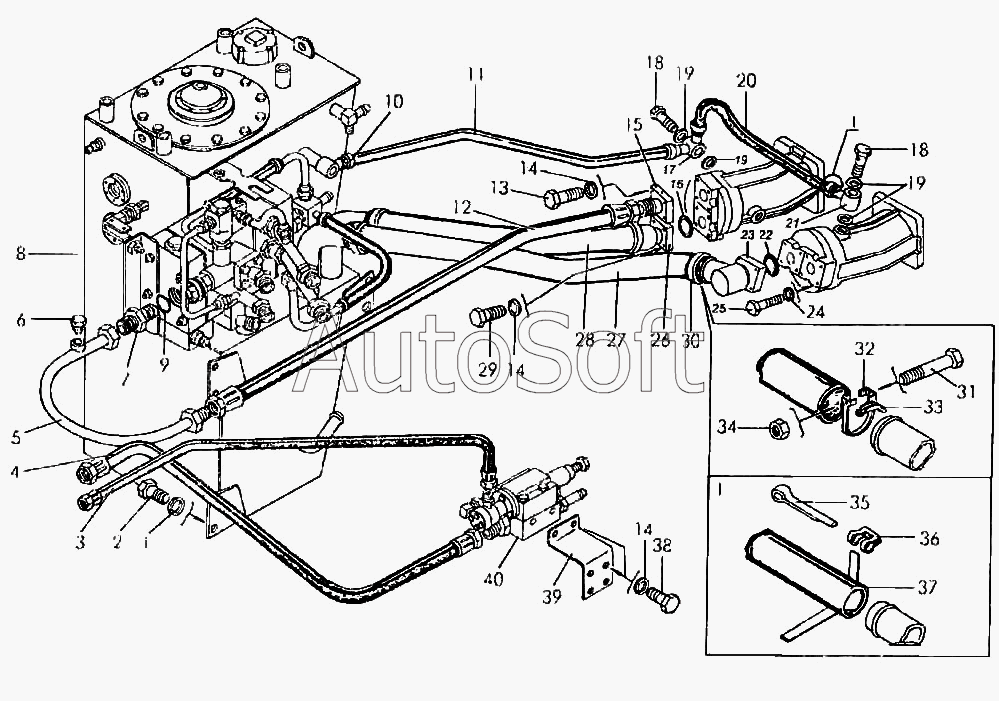

Каталог запасных частей к технике: Амкодор-342 (ТО-28) (2004). Насосная станция
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
14
15
16
17
18
18
19
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***2 | Шайба | |
| 2 | М***6 | Болт | |
| 3 | Р***5 | Рукав (РВД12х850УЭМ22х1,5 РВД12х850ТМ22х1,5) | |
| 4 | Р***6 | Рукав (РВД20х850УЭМ22х1,5 РВД12х850ОТ.М22х1,5) | |
| 5 | Т***0 | Трубопровод | |
| 6 | Д***4 | Пробка | |
| 7 | Т***2 | Штуцер | |
| 8 | Т***0 | Гидробак | |
| 9 | 0***3 | Кольцо | |
| 10 | Т***1 | Хомут | |
| 11 | 1***2 | Рукав-деталь | |
| 12 | Р***У | Рукав (РВД25-25-780-У-УЭ) | |
| 13 | М***6 | Болт | |
| 14 | 1***2 | Шайба | |
| 15 | Т***0 | Штуцер фланцевый | |
| 16 | 0***3 | Кольцо | |
| 17 | Т***0 | Угольник поворотный | |
| 18 | Т***5 | Болт зажимной | |
| 19 | Д***3 | Прокладка | |
| 20 | 1***2 | Рукав-деталь | |
| 21 | Т***0 | Угольник поворотный | |
| 22 | 0***3 | Кольцо | |
| 23 | Т***0 | Патрубок | |
| 24 | 1***2 | Шайба | |
| 25 | М***6 | Болт | |
| 26 | Т***0 | Патрубок | |
| 27 | 4***2 | Рукав (L=500) | |
| 28 | 4***2 | Рукав (L=200) | |
| 29 | М***6 | Болт | |
| 30 | Л***0 | Хомут | |
| 31 | М***6 | Болт | |
| 32 | Л***1 | Хомут | |
| 33 | Л***2 | Вкладыш | |
| 34 | М***5 | Гайка | |
| 35 | Т***2 | Шплинт | |
| 36 | Т***1 | Серьга | |
| 37 | Т***1 | Лента | |
| 38 | М***6 | Болт | |
| 39 | Т***1 | Кронштейн | |
| 40 | Т***1 | Клапан приоритетный |
