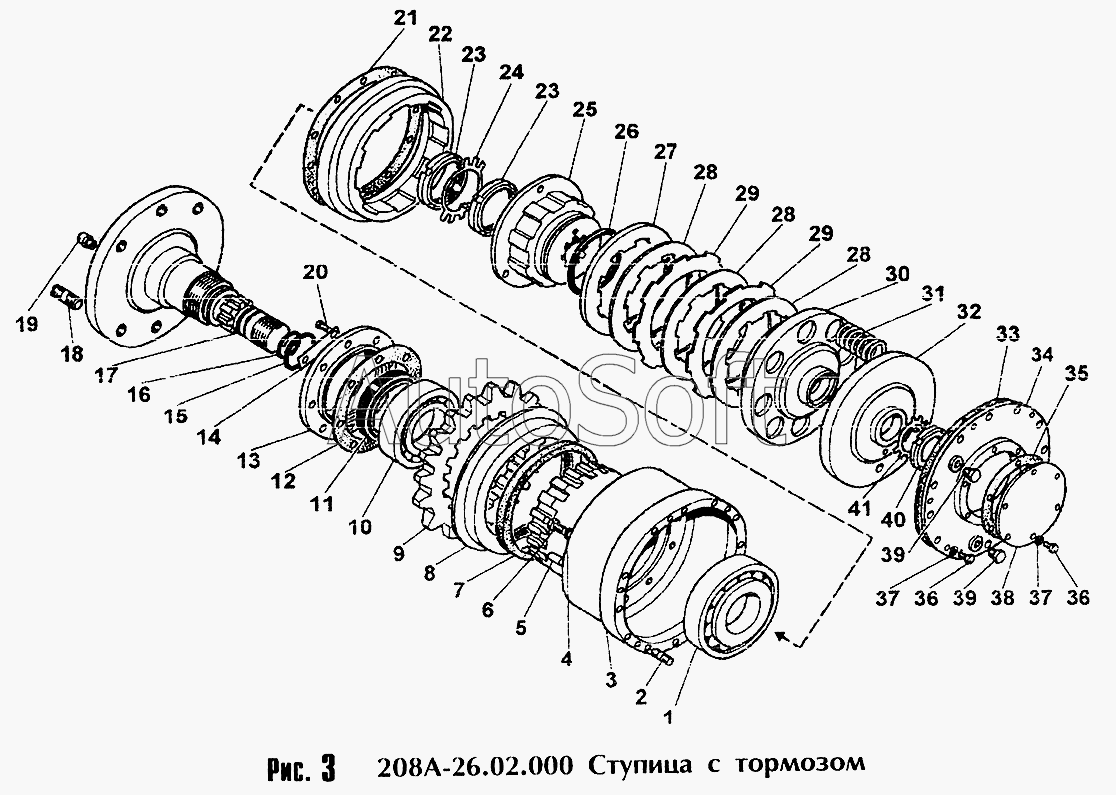

Каталог запасных частей к технике: Амкодор-208А (2006). Ступица с тормозом
32
22
23
23
24
25
26
27
28
28
28
29
29
30
31
21
33
34
35
36
36
37
37
38
39
39
40
41
11
2
3
4
5
6
7
8
9
10
1
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***7 | Подшипник | |
| 2 | [***] | Шпилька М12х30 | |
| 3 | 2***0 | Ступица | |
| 4 | [***] | Шайба 10.65Г | |
| 5 | [***] | Штифт 10x25 | |
| 6 | [***] | Болт М10х30 | |
| 7 | П***8 | Войлок (L=0,7м) | |
| 8 | 2***0 | Крышка | |
| 9 | 2***1 | Звездочка | |
| 10 | 7***К | Подшипник | |
| 11 | [***] | Манжета 1.2-100x125 | |
| 12 | 2***4 | Прокладка | |
| 13 | 2***3 | Крышка | |
| 14 | 2***2 | Планка стопорная | |
| 15 | 0***8 | Кольцо | |
| 16 | 0***6 | Кольцо | |
| 17 | 2***0 | Цапфа | |
| 18 | [***] | Шпилька М20х50 | |
| 19 | 2***П | Сапун | |
| 20 | [***] | Болт М8х25 | |
| 21 | 2***7 | Прокладка | |
| 22 | 2***2 | Диск | |
| 23 | [***] | Гайка 2М80х2 | |
| 24 | [***] | Шайба 80 | |
| 25 | 2***1 | Ступица | |
| 26 | 1***8 | Кольцо | |
| 27 | 2***6 | Диск | |
| 28 | У***0 | Диск ведомый | |
| 29 | У***6 | Диск ведущий | |
| 30 | 2***2 | Поршень | |
| 31 | 2***3 | Пружина | |
| 32 | 2***4 | Диск опорный | |
| 33 | 2***1 | Прокладка | |
| 34 | 2***0 | Крышка | |
| 35 | 2***1 | Прокладка | |
| 36 | [***] | Болт М8х20 | |
| 37 | [***] | Шайба 8.65Г | |
| 38 | 2***5 | Крышка | |
| 39 | У***5 | Заглушка | |
| 40 | [***] | Гайка М48х1,5 | |
| 41 | [***] | Шайба 48 |
