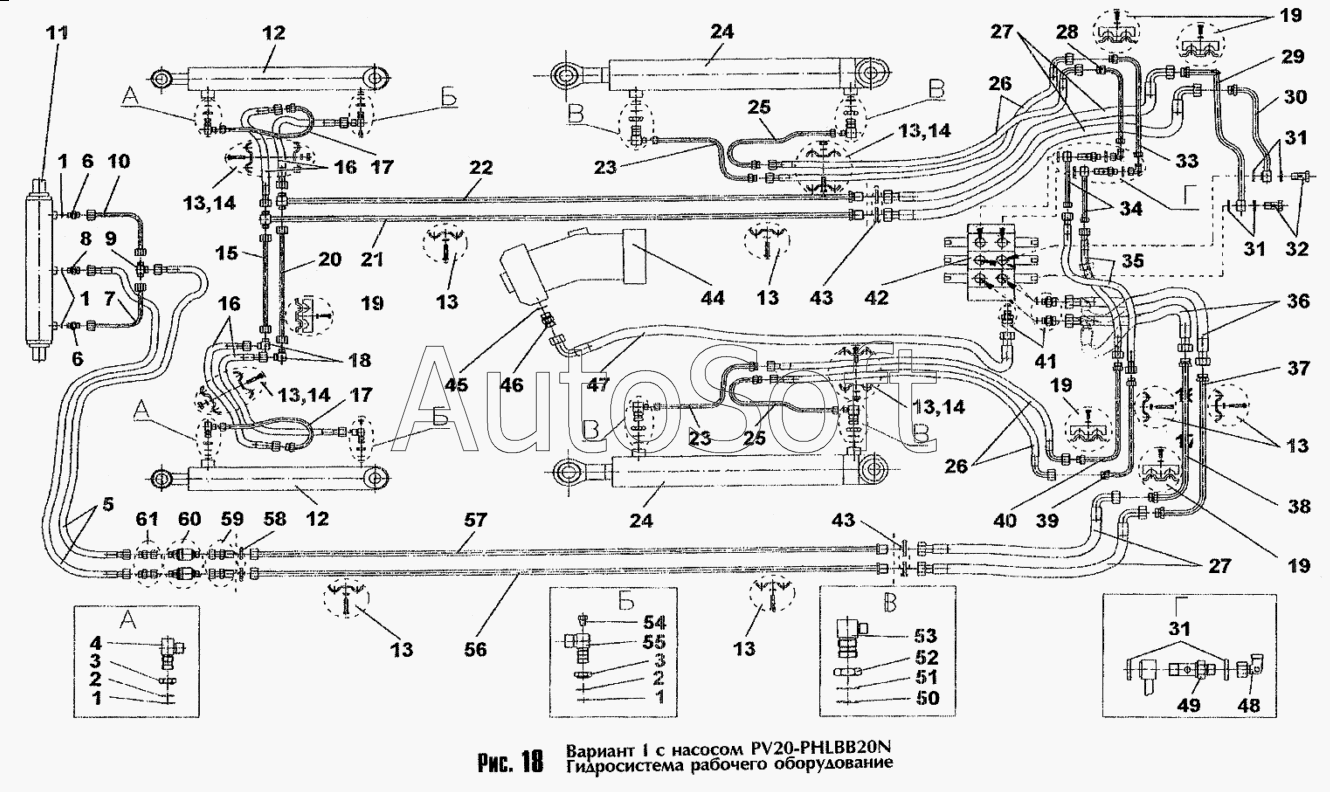

Каталог запасных частей к технике: Амкодор-208А (2006). Гидросистема рабочего оборудования (вариант I с насосом PV20-PHLBB20N)
37
44
43
43
42
41
41
40
39
38
45
36
35
34
33
32
31
31
31
30
53
61
60
59
58
57
56
55
54
29
52
51
50
49
48
47
46
9
15
14
14
14
14
13
13
13
13
13
13
13
13
13
13
13
13
13
13
13
13
13
13
13
13
13
13
13
13
13
13
13
12
12
11
10
16
16
8
7
6
6
5
4
3
3
2
2
1
1
1
1
17
17
18
19
19
19
19
19
19
19
19
19
19
19
19
19
19
19
19
20
21
22
23
23
24
24
25
25
26
26
27
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***2 | Кольцо | |
| 2 | 2***9 | Шайба защитная | |
| 3 | 2***8 | Гайка установочная | |
| 4 | 2***7 | Угольник | |
| 5 | Р***0 | Рукав | |
| 6 | У***4 | Штуцер | |
| 7 | 2***5 | Трубопровод | |
| 8 | У***0 | Штуцер | |
| 9 | У***4 | Тройник | |
| 10 | 2***5 | Трубопровод | |
| 11 | 2***0 | Гидроцилиндр | |
| 12 | 2***3 | Гидроцилиндр ковша | |
| 13 | [***] | Болт М10х30 | |
| 13 | [***] | Шайба 10.65Г | |
| 13 | Д***4 | Скоба | |
| 14 | [***] | Гайка М10 | |
| 15 | 2***5 | Трубопровод | |
| 16 | Р***0 | Рукав | |
| 17 | 2***0 | Трубопровод | |
| 18 | 2***6 | Угольник | |
| 19 | 2***4 | Колодка верхняя | |
| 19 | [***] | Болт М8х25 | |
| 19 | [***] | Шайба 8.65Г | |
| 19 | Д***3 | Прокладка | |
| 20 | 2***0 | Трубопровод | |
| 21 | 2***5 | Трубопровод | |
| 22 | 2***0 | Трубопровод | |
| 23 | 2***5 | Трубопровод | |
| 24 | 2***0 | Гидроцилиндр стрелы | |
| 25 | 2***0 | Трубопровод | |
| 26 | Р***0 | Рукав | |
| 27 | Р***0 | Рукав | |
| 28 | 2***5 | Трубопровод | |
| 29 | 2***5 | Трубопровод | |
| 30 | 2***0 | Трубопровод | |
| 31 | [***] | Прокладка 22АО | |
| 32 | 2***3 | Болт зажимной | |
| 33 | 2***0 | Трубопровод | |
| 34 | 2***5 | Трубопровод | |
| 35 | Р***0 | Рукав | |
| 36 | Р***0 | Рукав | |
| 37 | 2***5 | Трубопровод | |
| 38 | 2***0 | Трубопровод | |
| 39 | 2***5 | Трубопровод | |
| 40 | 2***0 | Трубопровод | |
| 41 | 0***2 | Кольцо | |
| 41 | 2***8 | Штуцер | |
| 42 | Г***4 | Гидрораспределитель | |
| 43 | [***] | Контргайка М30х2 | |
| 44 | 2***Г | Насос левый | |
| 45 | [***] | Прокладка 27АО | |
| 46 | У***1 | Штуцер | |
| 47 | Р***0 | Рукав | |
| 48 | У***0 | Соединение | |
| 49 | 2***5 | Штуцер | |
| 50 | 0***2 | Кольцо | |
| 51 | Т***8 | Шайба защитная | |
| 52 | Т***7 | Гайка установочная | |
| 53 | 2***7 | Угольник поворотный | |
| 54 | У***1 | Заглушка | |
| 55 | 2***1 | Угольник | |
| 56 | 2***0 | Трубопровод | |
| 57 | 2***5 | Трубопровод | |
| 58 | [***] | Контргайка М24х1,5 | |
| 59 | 2***5 | Переходник | |
| 60 | Н***0 | Муфта разрывная | |
| 61 | 2***0 | Переходник |
