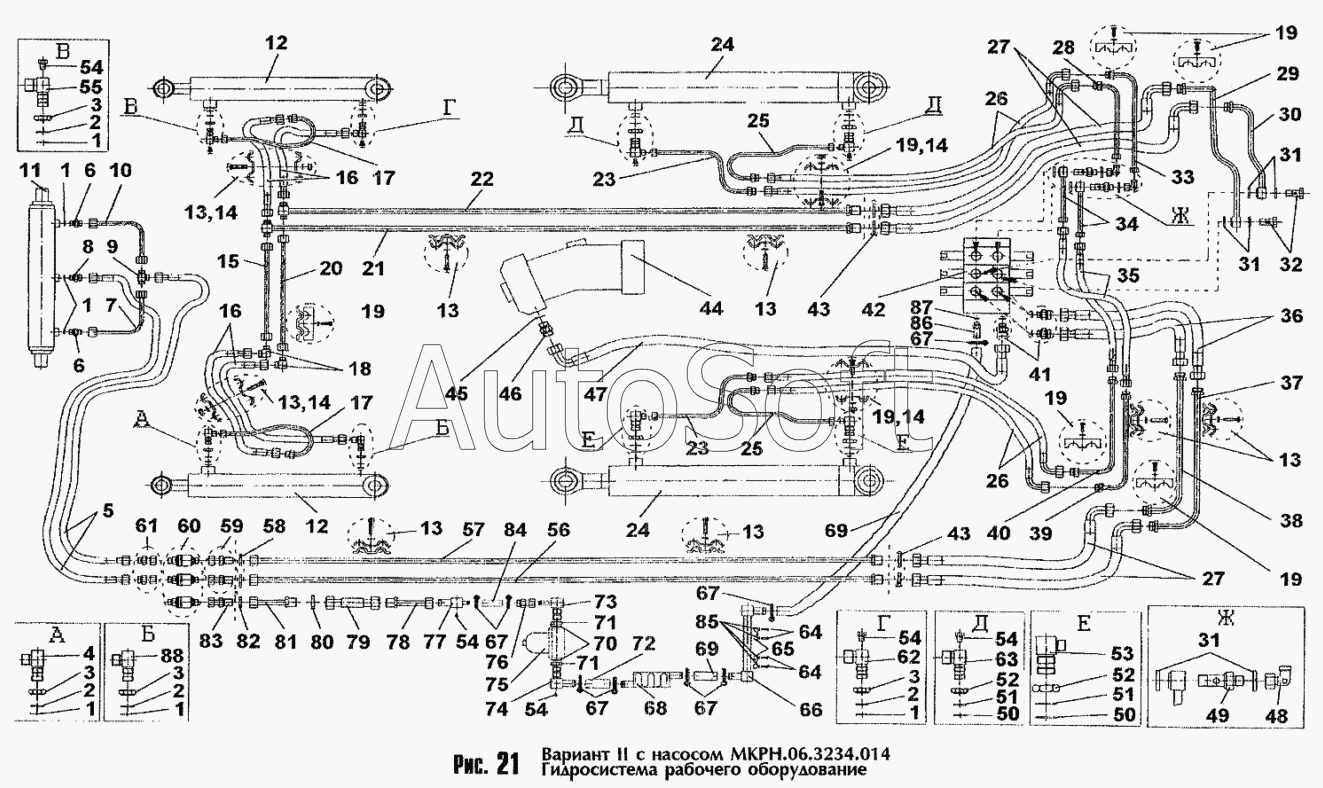

Каталог запасных частей к технике: Амкодор-208А (2006). Гидросистема рабочего оборудования (вариант II с насосом МКРН.06.3234.014)
54
54
54
54
54
65
64
64
63
62
61
60
59
58
57
56
55
66
53
52
52
51
51
50
50
49
48
47
46
45
44
43
43
77
88
87
86
85
84
83
82
81
80
79
78
42
76
75
74
73
72
71
71
70
69
69
68
67
67
67
67
67
13
13
13
13
13
13
13
19
19
19
19
19
19
19
19
19
19
19
19
19
19
19
19
19
19
18
17
17
16
16
15
14
14
14
14
13
13
13
13
13
13
13
13
13
13
13
13
13
13
13
13
13
13
13
13
20
12
12
12
11
10
9
8
7
6
6
5
4
3
3
3
3
2
2
2
2
31
31
31
41
41
40
39
38
37
36
35
34
33
32
1
1
1
1
1
1
30
29
28
27
27
26
26
25
25
24
24
23
23
22
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***2 | Кольцо | |
| 2 | 2***9 | Шайба защитная | |
| 3 | 2***8 | Гайка установочная | |
| 4 | 2***7 | Угольник | |
| 5 | 2***0 | Рукав | |
| 6 | У***4 | Штуцер | |
| 7 | 2***5 | Трубопровод | |
| 8 | У***0 | Штуцер | |
| 9 | У***4 | Тройник | |
| 10 | 2***5 | Трубопровод | |
| 11 | 2***0 | Гидроцилиндр | |
| 12 | 2***3 | Гидроцилиндр ковша | |
| 13 | [***] | Болт М8х16 | |
| 13 | [***] | Шайба 8.65Г | |
| 13 | Д***4 | Скоба | |
| 13 | Д***4 | Скоба | |
| 14 | [***] | Гайка М10 | |
| 15 | 2***5 | Трубопровод | |
| 16 | 2***0 | Рукав | |
| 17 | 2***0 | Трубопровод | |
| 18 | 2***6 | Угольник | |
| 19 | 2***4 | Колодка верхняя | |
| 19 | [***] | Болт М10х30 | |
| 19 | [***] | Шайба 10.65Г | |
| 20 | 2***0 | Трубопровод | |
| 21 | 2***5 | Трубопровод | |
| 22 | 2***0 | Трубопровод | |
| 23 | 2***5 | Трубопровод | |
| 24 | 2***0 | Гидроцилиндр стрелы | |
| 25 | 2***0 | Трубопровод | |
| 26 | 2***1 | Рукав | |
| 27 | 2***0 | Рукав | |
| 28 | 2***5 | Трубопровод | |
| 29 | 2***0 | Трубопровод | |
| 30 | 2***5 | Трубопровод | |
| 31 | [***] | Прокладка 20М3 | |
| 32 | 2***3 | Болт зажимной | |
| 33 | 2***0 | Трубопровод | |
| 34 | 2***5 | Трубопровод | |
| 35 | 2***0 | Рукав | |
| 36 | 2***1 | Рукав | |
| 37 | 2***0 | Трубопровод | |
| 38 | 2***5 | Трубопровод | |
| 39 | 2***0 | Трубопровод | |
| 40 | 2***5 | Трубопровод | |
| 41 | 0***2 | Кольцо | |
| 41 | 2***8 | Штуцер | |
| 42 | Г***4 | Гидрораспределитель | |
| 43 | [***] | Контргайка М30х2 | |
| 44 | 2***Г | Насос левый | |
| 45 | [***] | Прокладка 27АО | |
| 46 | У***1 | Штуцер | |
| 47 | 2***1 | Рукав | |
| 48 | У***0 | Соединение | |
| 49 | 2***5 | Штуцер | |
| 50 | 0***2 | Кольцо | |
| 51 | Т***8 | Шайба защитная | |
| 52 | Т***7 | Гайка установочная | |
| 53 | 2***7 | Угольник поворотный | |
| 54 | У***1 | Заглушка | |
| 55 | 2***4 | Угольник | |
| 56 | 2***0 | Трубопровод | |
| 57 | 2***5 | Трубопровод | |
| 58 | [***] | Контргайка М24х1,5 | |
| 59 | 2***5 | Переходник | |
| 60 | Н***0 | Муфта разрывная | |
| 61 | 2***0 | Переходник | |
| 62 | 2***1 | Угольник | |
| 63 | 2***4 | Угольник | |
| 64 | [***] | Болт М10х45 | |
| 65 | У***7 | Колодка верхняя | |
| 66 | 2***0 | Трубопровод | |
| 67 | 3***B | Зажим TORRO | |
| 68 | 1***0 | Радиатор масляный | |
| 69 | [***] | Рукав 32x43-1,6 (L=200мм) | |
| 70 | 0***2 | Кольцо | |
| 71 | 2***2 | Гайка | |
| 72 | [***] | Рукав 32x43-1,6 (L=250мм) | |
| 73 | 2***2 | Тройник | |
| 74 | 2***0 | Угольник | |
| 75 | З***4 | Фильтр | |
| 76 | 2***2 | Переходник | |
| 77 | Д***5 | Платик | |
| 78 | 2***0 | Трубопровод | |
| 79 | 2***0 | Рукав | |
| 80 | [***] | Контргайка М22х1,5 | |
| 81 | 2***0 | Трубопровод | |
| 82 | [***] | Контргайка М18x1,5 | |
| 83 | 2***5 | Переходник | |
| 84 | [***] | Рукав 32x43-1,6 (L=150мм) | |
| 85 | [***] | Шайба 10.65Г | |
| 86 | 2***4 | Штуцер | |
| 87 | 0***2 | Кольцо | |
| 88 | 2***1 | Угольник |
