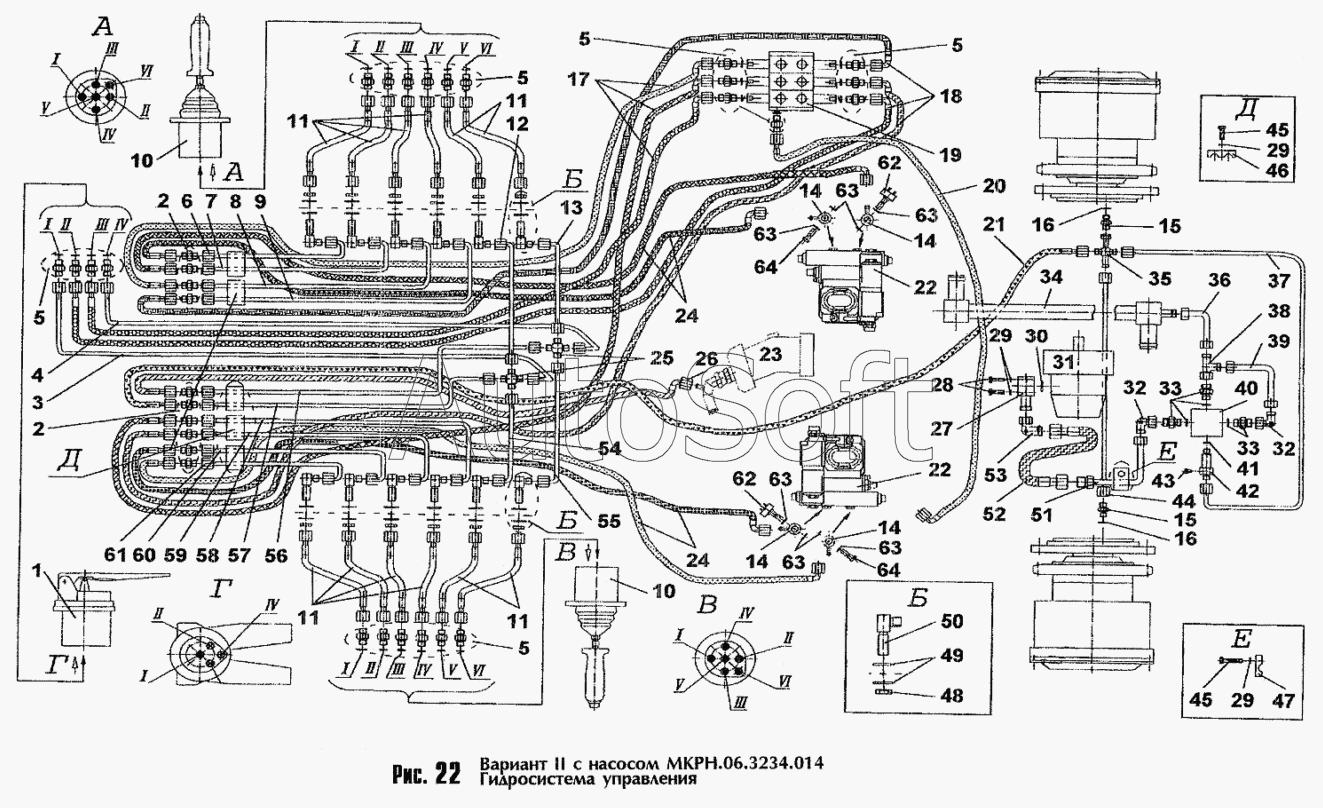

Каталог запасных частей к технике: Амкодор-208А (2006). Гидросистема управления (вариант II с насосом МКРН.06.3234.014)
40
48
47
46
45
45
44
43
42
41
49
39
38
37
36
35
34
33
33
50
51
52
53
54
55
56
57
58
59
60
61
62
62
63
63
63
63
63
63
64
64
8
16
16
15
15
14
14
14
14
13
12
11
11
11
11
10
10
9
17
7
6
5
5
5
5
5
5
5
5
5
5
4
3
2
2
1
18
19
20
21
22
22
23
24
24
25
26
27
28
29
29
29
30
31
32
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***0 | Блок управления | |
| 2 | У***1 | Штуцер | |
| 3 | 2***0 | Трубопровод | |
| 4 | 2***0 | Трубопровод | |
| 5 | 0***2 | Кольцо | |
| 5 | У***2 | Штуцер | |
| 6 | 2***0 | Трубопровод | |
| 7 | 2***0 | Трубопровод | |
| 8 | 2***0 | Трубопровод | |
| 9 | 2***0 | Трубопровод | |
| 10 | 2***0 | Блок управлеения | |
| 11 | 1***0 | Рукав | |
| 12 | 2***0 | Трубопровод | |
| 13 | 2***0 | Трубопровод | |
| 14 | 2***2 | Угольник поворотный | |
| 15 | У***8 | Штуцер | |
| 16 | [***] | Прокладка 12М3 | |
| 17 | 1***1 | Рукав | |
| 18 | 1***1 | Рукав | |
| 19 | Г***4 | Гидрораспределитель | |
| 20 | 1***0 | Рукав | |
| 21 | 1***0 | Рукав | |
| 22 | М***4 | Насос | |
| 23 | 2***Г | Насос левый | |
| 24 | 1***0 | Рукав | |
| 25 | 2***2 | Крестовина | |
| 26 | 1***0 | Рукав | |
| 27 | 2***0 | Фланец | |
| 28 | [***] | Болт М8х30 | |
| 29 | [***] | Шайба 8.65Г | |
| 30 | 0***2 | Кольцо | |
| 31 | Н***0 | Насос | |
| 32 | У***0 | Соединение | |
| 33 | 0***2 | Кольцо | |
| 33 | У***4 | Штуцер | |
| 34 | 2***0 | Рукав | |
| 35 | 2***0 | Соединение | |
| 36 | 2***1 | Трубопровод | |
| 37 | 2***0 | Трубопровод | |
| 38 | Т***0 | Тройник | |
| 39 | 2***0 | Трубопровод | |
| 40 | 2***0 | Гидропанель | |
| 41 | 0***2 | Кольцо | |
| 42 | 2***1 | Штуцер | |
| 43 | У***1 | Заглушка | |
| 44 | 2***0 | Трубопровод | |
| 45 | [***] | Болт М8х25 | |
| 46 | У***1 | Колодка | |
| 47 | Т***2 | Колодка | |
| 48 | [***] | Контргайка М4x1,5 | |
| 49 | А***5 | Шайба | |
| 50 | У***1 | Штуцер | |
| 51 | 2***0 | Трубопровод | |
| 52 | 2***1 | Рукав | |
| 53 | У***0 | Соединение | |
| 54 | 2***0 | Трубопровод | |
| 55 | 2***0 | Трубопровод | |
| 56 | 2***3 | Трубопровод | |
| 57 | 2***3 | Трубопровод | |
| 58 | 2***0 | Трубопровод | |
| 59 | 2***0 | Трубопровод | |
| 60 | 2***0 | Трубопровод | |
| 61 | 2***0 | Трубопровод | |
| 62 | 2***2 | Включатель | |
| 63 | [***] | Прокладка 14МЗ | |
| 64 | У***2 | Болт зажимной |
