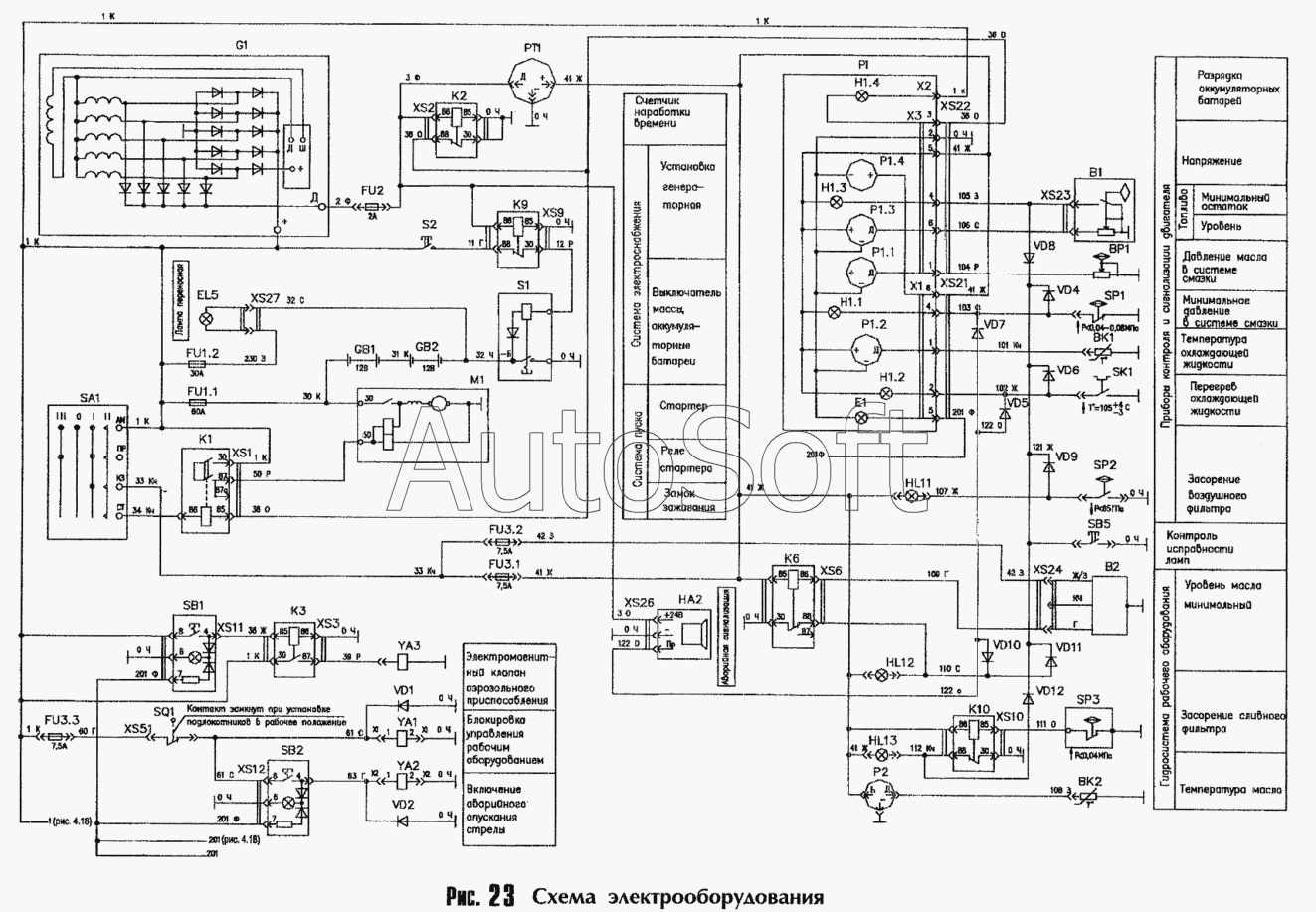

Каталог запасных частей к технике: Амкодор-208А (2006). Схема электрооборудования
H1.1
H1.1
P1.1
P1.1
FU2
K10
E1
HL12
H1.3
H1.4
HL13
HL11
P1.2
PI
X3
X1
XS5
XS1
XS12
XS11
XS10
XS9
XS27
YA3
YA3
YA2
YA1
PT1
X2
P2
HA2
EL5
EL5
XS6
X3
X1
K1
K2
K3
K9
K6
P1.3
SB2
BK1
BP1
B2
SP3
SP2
SK1
SP1
G1
SB1
BK2
SB5
SA1
S2
SQ1
FU3
FU3
FU3
FU1.2
FU1.1
GB2
VD9
XS3
XS2
XS26
XS24
XS23
S1
VD12
VD11
VD10
GB1
VD8
VD7
VD6
VD5
VD4
VD2
VD1
VD1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| B2 | B***2 | Датчик сигнализации уровня масла в гидробаке | |
| BK1 | B***1 | Датчик указателя температуры масла в гидросистеме | |
| BK2 | B***2 | Датчик указателя температуры охлаждающей жидкости | |
| BP1 | B***1 | Датчик указателя давления масла в двигателе | |
| E1 | E***1 | Лампа подсветки | |
| EL5 | E***5 | Светильник | |
| EL5 | E***5 | Светильник | |
| FU1.1 | F***1 | Блок предохранителей | |
| FU1.2 | F***2 | Блок предохранителей | |
| FU2 | F***2 | Предохранитель | |
| FU3 | F***3 | Блок предохранителей | |
| G1 | G***1 | Генератор | |
| GB1 | G***1 | Аккумуляторная батарея | |
| GB2 | G***2 | Аккумуляторная батарея | |
| H1.1 | H***1 | Контрольная лампа аварийного давления | |
| H1.3 | H***3 | Контрольная лампа резерва топлива | |
| H1.4 | H***4 | Контрольная лампа разряда батарей | |
| HA2 | H***2 | Сигнализатор аварийный | |
| HL11 | H***1 | Контрольная лампа воздушного фильтра двигателя | |
| HL12 | H***2 | Контрольная лампа указателя уровня масла в гидросистеме | |
| HL13 | H***3 | Контрольная лампа засорения масляного фильтра гидросистемы | |
| K1 | K***1 | Реле стартера | |
| K10 | K***0 | Неле блокировки выключения "массы" при работающем двигателе | |
| K2 | K***2 | Реле включения электромагнитного клапана пускового аэрозольного приспособления | |
| K3 | K***3 | Реле включения электромагнитного клапана плавающего положения стрелы | |
| K6 | K***6 | Реле блокировки запуска двигателя по уровню масла в гидробаке | |
| K9 | K***9 | Реле включения звукового сигнала | |
| P1.1 | P***1 | Приемник указателя давления | |
| P1.2 | P***2 | Приемник указателя температуры | |
| P1.3 | P***3 | Приемник указателя уровня топлива | |
| P2 | P***2 | Указатель температуры масла в гидросистеме | |
| PI | P***I | Комбинация приборов | |
| PT1 | P***1 | Электрический счетчик времени выработки | |
| S1 | S***1 | Дистанционный выключатель массы | |
| S2 | S***2 | Выключатель "массы" | |
| SA1 | S***1 | Выключатель зажигания | |
| SB1 | S***1 | Выключатель электромагнитного клапана пускового аэрозольного приспособления (оранжевый) | |
| SB2 | S***2 | Выключатель плавающего положения стрелы (зеленый) | |
| SB5 | S***5 | Выключатель исправности контрольных ламп | |
| SK1 | S***1 | Датчик сигнализатора аварийной температуры охлаждающей жидкости | |
| SP1 | S***1 | Датчик аварийной сигнализации давления масла в двигателе | |
| SP2 | S***2 | Датчик сигнализации засорения воздушного фильтра | |
| SP3 | S***3 | Датчик сигнализации засорения масляного фильтра гидросистемы | |
| SQ1 | S***1 | Выключатель | |
| VD1 | V***1 | Диод | |
| VD1 | V***1 | Диод | |
| VD10 | V***0 | Диод | |
| VD11 | V***1 | Диод | |
| VD12 | V***2 | Диод | |
| VD2 | V***2 | Диод | |
| VD4 | V***4 | Диод | |
| VD5 | V***5 | Диод | |
| VD6 | V***6 | Диод | |
| VD7 | V***7 | Диод | |
| VD8 | V***8 | Диод | |
| VD9 | V***9 | Диод | |
| X1 | X***1 | Колодка штыревая | |
| X1 | X***1 | Колодка штыревая | |
| X2 | X***2 | Штырь | |
| X3 | X***3 | Колодка штыревая | |
| X3 | X***3 | Колодка штыревая | |
| XS1 | X***1 | Колодка гнездовая | |
| XS10 | X***0 | Колодка гнездовая | |
| XS11 | X***1 | Колодка гнездовая | |
| XS12 | X***2 | Колодка гнездовая | |
| XS2 | X***2 | Колодка гнездовая | |
| XS23 | X***3 | Колодка гнездовая | |
| XS24 | X***4 | Колодка гнездовая | |
| XS26 | X***6 | Колодка гнездовая | |
| XS27 | X***7 | Розетка автомобильная | |
| XS3 | X***3 | Колодка гнездовая | |
| XS5 | X***5 | Колодка гнездовая | |
| XS6 | X***6 | Колодка гнездовая | |
| XS9 | X***9 | Колодка гнездовая | |
| YA1 | Y***1 | Электромагнит | |
| YA2 | Y***2 | Электромагнит | |
| YA3 | Y***3 | Электромагнитный клапан пускового аэрозольного приспособления |
