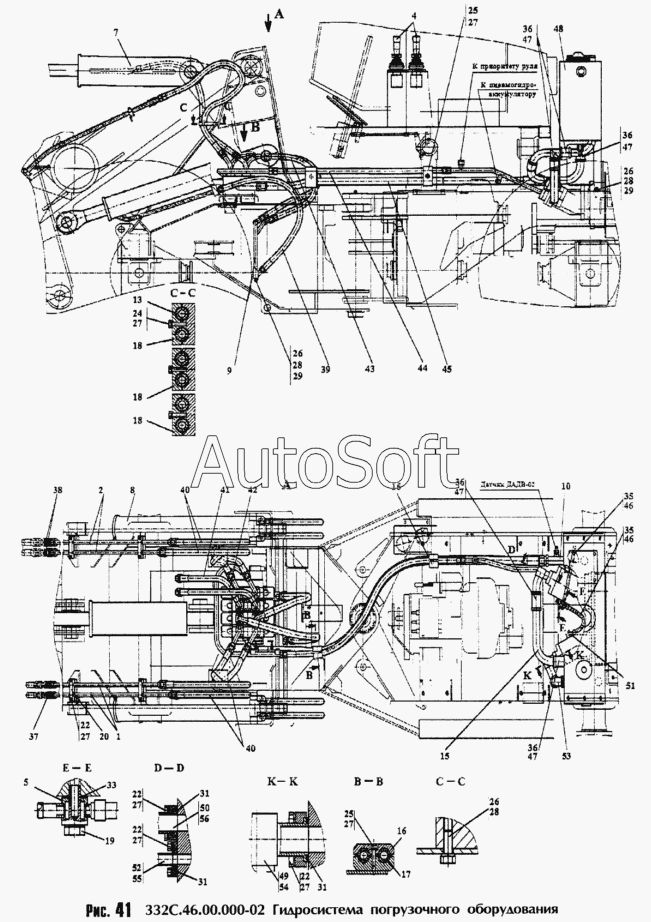

Каталог запасных частей к технике: Амкодор-332С-01 (2006). Гидросистема погрузочного оборудования 332С.46.00.000-02
1
2
4
5
7
8
9
10
13
15
16
16
17
18
18
18
19
20
22
22
22
22
24
25
25
26
26
26
27
27
27
27
27
27
27
28
28
28
29
29
31
31
31
33
35
35
36
36
36
36
37
38
39
40
40
41
42
43
44
45
46
46
47
47
47
47
48
49
50
51
52
53
54
55
56
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Трубопровод | |
| 2 | 3***0 | Трубопровод | |
| 4 | 3***0 | Управление гидрораспределителем | |
| 5 | 3***0 | Угольник поворотный | |
| 7 | Т***0 | Цилиндр ковшовый | |
| 8 | Т***2 | Цилиндр стреловой | |
| 9 | Т***0 | Коллектор | |
| 10 | Т***0 | Трубопровод | |
| 13 | Д***3 | Втулка | |
| 15 | Т***2 | Труба | |
| 16 | Т***4 | Колодка | |
| 17 | Т***7 | Пластина | |
| 18 | Т***2 | Колодка | |
| 19 | Т***5 | Болт зажимной | |
| 20 | Т***0 | Колодка верхняя | |
| 22 | М***6 | Болт | |
| 24 | М***6 | Болт | |
| 25 | М***6 | Болт | |
| 26 | М***6 | Болт | |
| 27 | 1***2 | Шайба | |
| 28 | 1***2 | Шайба | |
| 29 | С***1 | Шайба | |
| 31 | 0***9 | Кольцо | |
| 33 | 1***8 | Прокладка | |
| 34 | 1***2 | Рукав (L=700 мм) | |
| 35 | 1***2 | Рукав (L=700 мм) | |
| 36 | 4***2 | Рукав (L=170 мм) | |
| 37 | Ю***1 | Муфта | |
| 38 | М***8 | Муфта | |
| 39 | 2***p | Рукав | |
| 40 | 2***p | Рукав | |
| 41 | 2***p | Рукав | |
| 42 | 2***p | Рукав | |
| 43 | 4***0 | Рукав | |
| 44 | 2***0 | Рукав | |
| 45 | 1***0 | Рукав | |
| 46 | 1***2 | Зажим | |
| 47 | 5***2 | Зажим TORRO | |
| 48 | Т***0 | Гидробак | |
| 49 | Т***0 | Фланец | |
| 50 | Т***0 | Патрубок | |
| 51 | Т***0 | Угольник поворотный | |
| 52 | Т***0 | Трубопровод | |
| 53 | Т***3 | Труба | |
| 54 | Т***0 | Фланец | |
| 55 | Т***0 | Трубопровод | |
| 56 | 3***0 | Фланец |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
