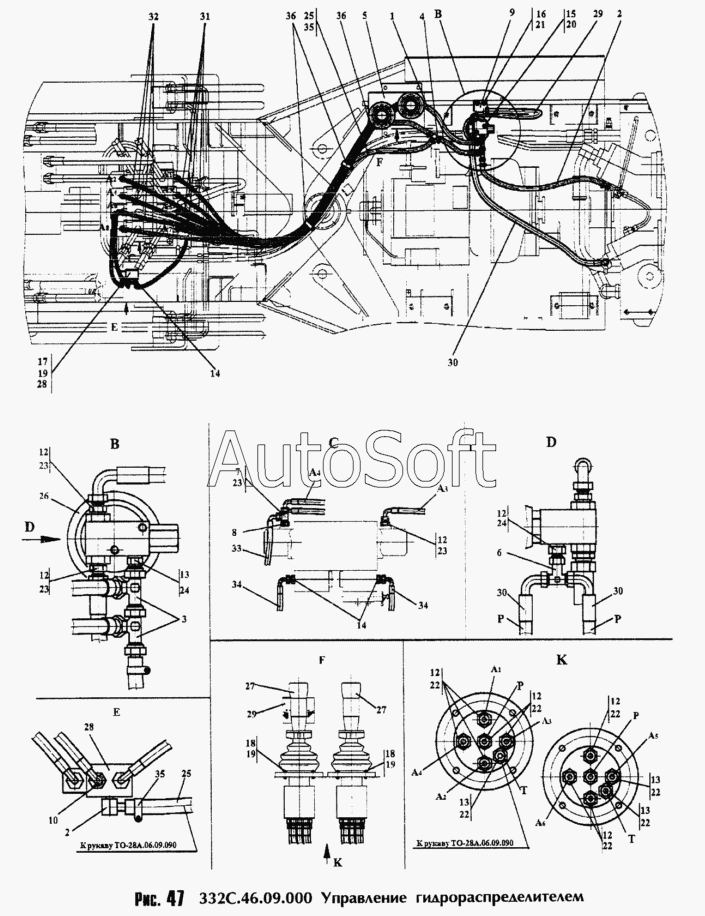

Каталог запасных частей к технике: Амкодор-332С-01 (2006). Управление гидрораспределителем 332С.46.09.000
28
28
20
21
22
22
22
22
22
22
22
23
23
23
23
24
24
25
25
26
27
27
19
19
19
29
29
30
30
30
31
32
33
34
34
35
35
36
36
10
2
2
3
4
5
6
7
8
9
1
12
12
12
12
12
12
12
12
13
13
13
13
14
14
15
16
17
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Т***0 | Рукав | |
| 2 | Т***0 | Угольник | |
| 3 | Т***0 | Тройник | |
| 4 | Т***0 | Рукав | |
| 5 | Т***0 | Корпус | |
| 6 | У***0 | Соединение | |
| 7 | Т***3 | Тройник | |
| 8 | Т***4 | Гайка | |
| 9 | Т***5 | Кронштейн | |
| 10 | Т***1 | Штуцер | |
| 11 | Т***1 | Табличка | |
| 12 | У***2 | Штуцер | |
| 13 | У***3 | Штуцер | |
| 14 | У***1 | Штуцер | |
| 15 | М***6 | Болт | |
| 16 | М***6 | Болт | |
| 17 | М***8 | Болт | |
| 18 | М***3 | Винт | |
| 19 | 6***2 | Шайба | |
| 20 | 8***2 | Шайба | |
| 21 | 1***2 | Шайба | |
| 22 | 0***9 | Кольцо | |
| 23 | 0***9 | Кольцо | |
| 24 | 1***8 | Прокладка | |
| 25 | 1***2 | Рукав (1500 мм) | |
| 26 | 6***А | Гидропневмоаккумулятор | |
| 27 | Б***1 | Блок управления | |
| 28 | К***2 | Клапан гидроуправляемый | |
| 29 | 1***1 | Рукав (L=650мм) | |
| 30 | 1***1 | Рукав (L=1050мм) | |
| 31 | 1***1 | Рукав (L=2250мм) | |
| 32 | 1***1 | Рукав (L=1850мм) | |
| 33 | 1***1 | Рукав (L=450мм) | |
| 34 | 1***1 | Рукав (L=350мм) | |
| 35 | 1***2 | Зажим TORRO | |
| 36 | К***0 | Кабельная стяжка |
