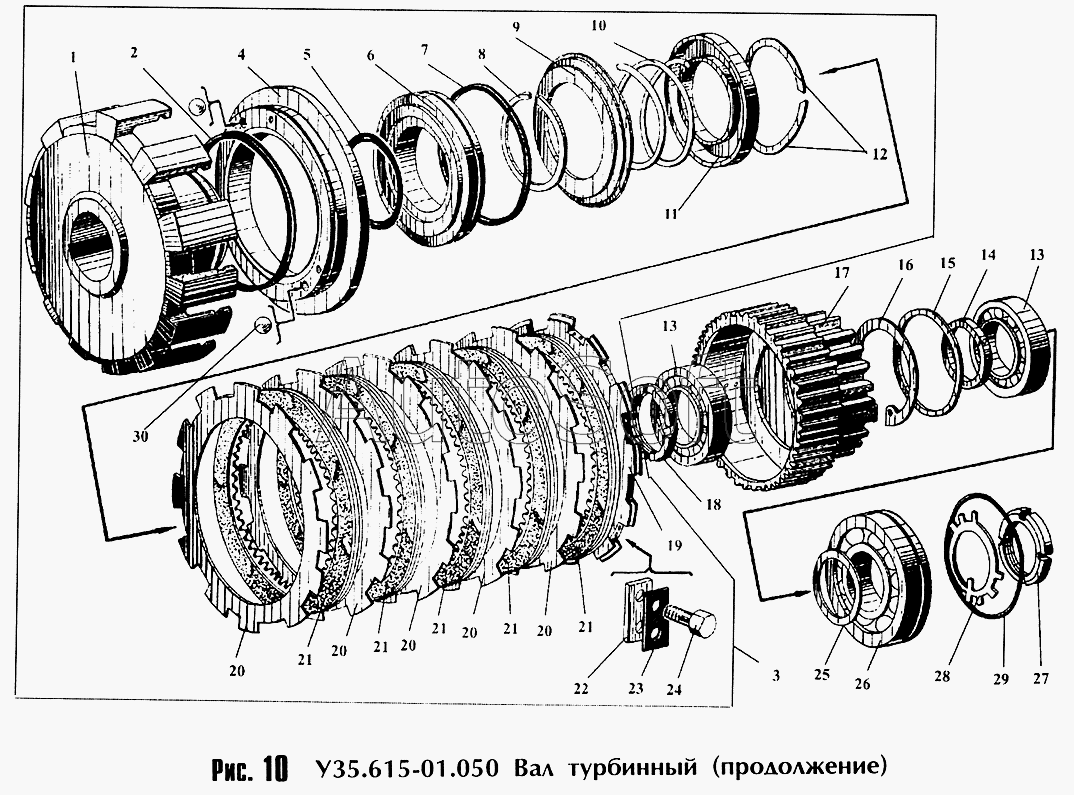

Каталог запасных частей к технике: Амкодор-342С (2006). Вал турбинный У35.615-01.050
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
20
20
20
20
21
21
21
21
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | У***1 | Корпус фрикциона | |
| 2 | У***1 | Кольцо уплотнительное | |
| 3 | У***0 | Фрикцион | |
| 4 | У***5 | Поршень | |
| 5 | 0***3 | Кольцо | |
| 6 | У***2 | Диск | |
| 7 | У***4 | Кольцо уплотнительное | |
| 8 | У***3 | Кольцо | |
| 9 | У***6 | Направляющая | |
| 10 | У***7 | Пружина | |
| 11 | У***8 | Диск опорный | |
| 12 | У***9 | Кольцо стопорное | |
| 13 | 4***8 | Подшипник | |
| 14 | У***5 | Кольцо | |
| 15 | У***6 | Кольцо | |
| 16 | В***3 | Кольцо | |
| 17 | У***0 | Шестерня | |
| 18 | У***4 | Кольцо | |
| 19 | У***3 | Диск опорный | |
| 20 | У***2 | Диск ведущий | |
| 21 | 1***4 | Диск фрикционный | |
| 22 | У***4 | Сухарь | |
| 23 | У***5 | Планка стопорная | |
| 24 | М***8 | Болт | |
| 25 | У***7 | Кольцо | |
| 26 | 5***3 | Подшипник | |
| 27 | М***1 | Гайка | |
| 28 | У***8 | Шайба | |
| 29 | У***4 | Кольцо | |
| 30 | 5***2 | Шарик |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
