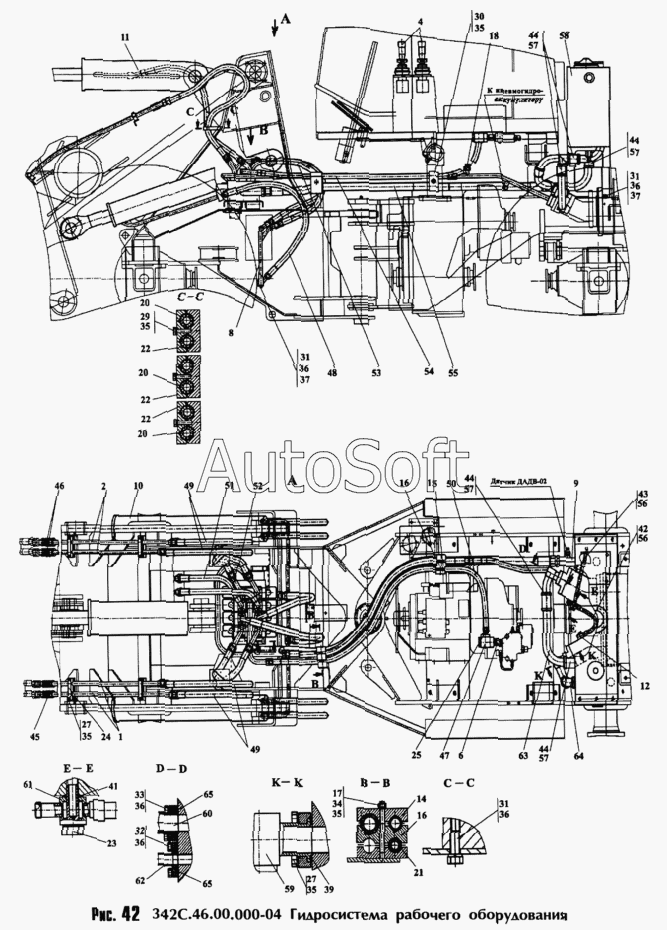

Каталог запасных частей к технике: Амкодор-342С (2006). Гидросистема рабочего оборудования 342С.46.00.000-04
52
36
36
36
36
36
37
37
39
41
42
43
44
44
44
44
45
46
47
48
49
50
51
35
35
35
35
35
53
54
55
56
56
57
57
57
57
58
59
60
61
62
63
64
65
65
18
2
4
6
8
9
10
10
11
11
12
14
15
16
16
17
1
20
20
20
21
22
22
22
23
24
25
27
27
29
30
31
31
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Трубопровод | |
| 2 | 3***0 | Трубопровод | |
| 4 | 3***0 | Управление гидрораспределителем | |
| 6 | 3***0 | Переходник | |
| 8 | Т***0 | Коллектор | |
| 9 | Т***0 | Трубопровод | |
| 10 | Т***0 | Цилиндр стреловой | |
| 10 | Т***0 | Цилиндр стреловой | |
| 11 | Т***0 | Цилиндр ковшовый | |
| 11 | Т***0 | Цилиндр ковшовый | |
| 12 | Т***0 | Угольник поворотный | |
| 14 | 3***1 | Колодка | |
| 15 | 3***1 | Колодка | |
| 16 | 3***4 | Колодка | |
| 17 | 3***6 | Шпилька | |
| 18 | 3***7 | Заглушка | |
| 20 | Д***3 | Втулка | |
| 21 | Т***7 | Пластина | |
| 22 | Т***2 | Колодка | |
| 23 | Т***5 | Болт зажимной | |
| 24 | Т***0 | Колодка верхняя | |
| 25 | У***5 | Штуцер | |
| 27 | М***6 | Болт | |
| 29 | М***6 | Болт | |
| 30 | М***6 | Болт | |
| 31 | М***6 | Болт | |
| 32 | М***6 | Болт | |
| 33 | М***6 | Болт | |
| 34 | М***5 | Гайка | |
| 35 | 1***2 | Шайба | |
| 36 | 1***2 | Шайба | |
| 37 | С***1 | Шайба | |
| 39 | 0***9 | Кольцо | |
| 41 | 1***8 | Прокладка | |
| 42 | 1***2 | Рукав (L=850мм) | |
| 43 | 1***2 | Рукав (L=850мм) | |
| 44 | 4***2 | Рукав (L=170мм) | |
| 45 | Ю***1 | Муфта | |
| 46 | Ю***8 | Муфта | |
| 47 | 9***К | Клапан обратный | |
| 48 | 2***p | Рукав | |
| 49 | 2***p | Рукав | |
| 50 | 2***p | Рукав | |
| 51 | 2***p | Рукав | |
| 52 | 2***p | Рукав | |
| 53 | 4***0 | Рукав | |
| 54 | 2***0 | Рукав | |
| 55 | 1***0 | Рукав | |
| 56 | 1***2 | Зажим TORRO | |
| 57 | 5***2 | Зажим TORRO | |
| 58 | Т***1 | Гидробак | |
| 59 | Т***0 | Фланец | |
| 60 | Т***0 | Фланец | |
| 61 | Т***0 | Угольник поворотный | |
| 62 | Т***0 | Трубопровод | |
| 63 | Т***1 | Труба | |
| 64 | Т***3 | Труба | |
| 65 | 0***9 | Кольцо |
