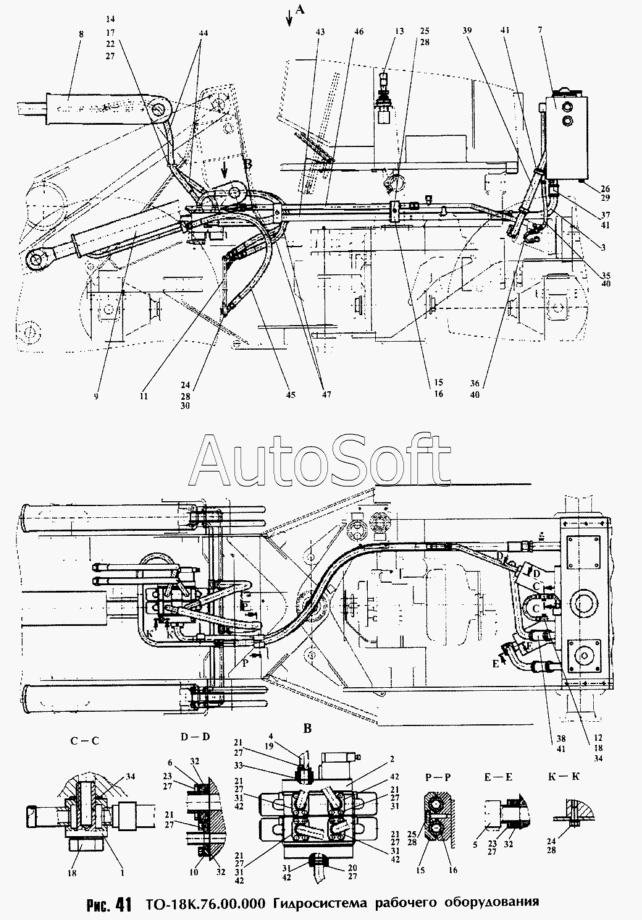

Каталог запасных частей к технике: Амкодор-325 (ТО-18К) (2006). Гидросистема рабочего оборудования ТО-18К.78.00.000
36
25
25
26
27
27
27
27
27
27
27
27
27
27
28
28
28
28
29
30
31
31
31
31
31
32
32
32
33
34
34
35
24
24
37
38
39
40
40
41
41
41
42
42
42
42
42
43
44
45
46
47
13
2
3
4
5
6
7
8
9
10
11
12
1
14
15
15
16
16
17
18
18
19
20
21
21
21
21
21
21
22
23
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Угольник поворотный | |
| 2 | Р***0 | Гидрораспределитель 2х-секционный с гидроуправлением | |
| 3 | Т***1 | Трубопровод | |
| 4 | Т***0 | Трубопровод | |
| 5 | Т***0 | Фланец | |
| 6 | Т***0 | Фланец | |
| 7 | Т***0 | Гидробак | |
| 8 | Т***0 | Гидроцилиндр ковшовый | |
| 9 | Т***0 | Гидроцилиндр стреловой | |
| 10 | Т***0 | Трубопровод | |
| 11 | Т***0 | Коллектор | |
| 12 | Т***0 | Угольник поворотный | |
| 13 | Т***0 | Управление гидрораспределителем | |
| 14 | Д***3 | Втулка | |
| 15 | Т***4 | Колодка | |
| 16 | Т***7 | Пластина | |
| 17 | Т***2 | Колодка | |
| 18 | Т***5 | Болт зажимной | |
| 19 | У***1 | Заглушка | |
| 20 | М***6 | Болт | |
| 21 | М***6 | Болт | |
| 22 | М***6 | Болт | |
| 23 | М***6 | Болт | |
| 24 | М***6 | Болт | |
| 25 | М***6 | Болт | |
| 26 | М***6 | Болт | |
| 27 | 1***2 | Шайба | |
| 28 | 1***2 | Шайба | |
| 29 | 1***2 | Шайба | |
| 30 | С***5 | Шайба | |
| 31 | 0***9 | Кольцо | |
| 32 | 0***9 | Кольцо | |
| 33 | 0***9 | Кольцо | |
| 34 | 1***8 | Прокладка | |
| 35 | 1***2 | Рукав (1100 мм) | |
| 36 | 1***2 | Рукав (L=700 мм) | |
| 37 | 4***2 | Рукав (L=170 мм) | |
| 38 | 4***2 | Рукав (L=170 мм) | |
| 39 | 4***2 | Рукав (L=170 мм) | |
| 40 | 1***2 | Зажим TORRO | |
| 41 | 5***2 | Зажимы TORRO | |
| 42 | P***b | Полуфланец | |
| 43 | 1***0 | Рукав | |
| 44 | 2***0 | Рукав | |
| 45 | 2***0 | Рукав | |
| 46 | 2***0 | Рукав | |
| 47 | 4***0 | Рукав |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
