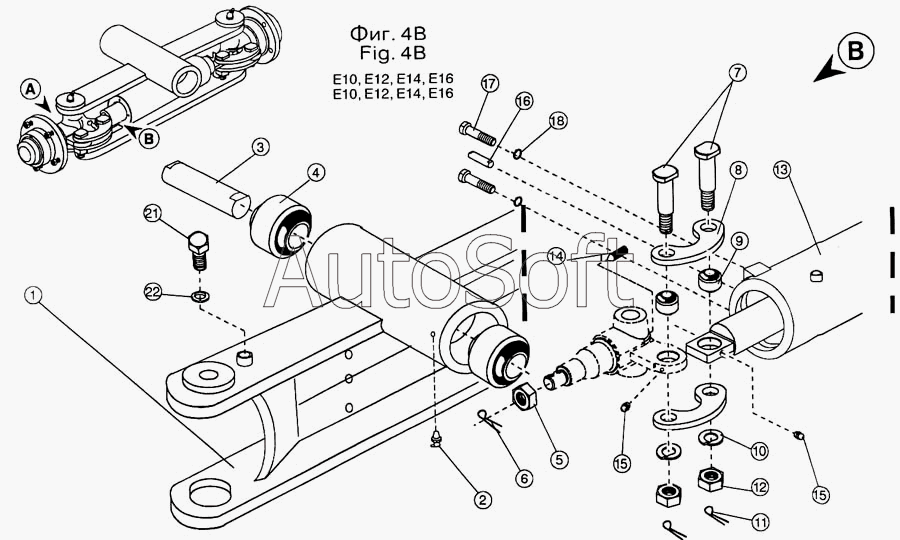

Каталог запасных частей к технике: Dimex-E-10. Управляемый мост в сборе
11
22
21
18
17
16
15
15
14
13
13
12
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 30.15.000 | 3***0 | Управляемый мост в сборе | |
| 1 | 3***9 | Балка в сборе | |
| 2 | 9***4 | Пресс-масленка 2,1,90 | |
| 3 | 3***0 | Ось | |
| 4 | 3***1 | Втулка | |
| 5 | 3***2 | Гайка | |
| 6 | 9***7 | Шплинт 5х45 | |
| 7 | 5***9 | Болт специальный | |
| 8 | 3***4 | Щанга | |
| 9 | 3***5 | Подшипник | |
| 10 | 9***3 | Шайба А-М12 | |
| 11 | 9***0 | Шплинт 3,2х28 | |
| 12 | 9***1 | Гайка М12х1,25 | |
| 13 | 3***0 | Цилиндр | |
| 13 | 3***0 | Поршневой цилиндр ЦДП /80/120/45 | |
| 14 | 5***3 | Болт | |
| 15 | 9***5 | Пресс-масленка 1,1 | |
| 16 | 5***5 | Штифт | |
| 17 | 9***3 | Винт М12х35-8,8 | |
| 18 | 9***7 | Шайба 2 12Н | |
| 21 | 9***6 | Болт 2 М20х55-6,8 | |
| 22 | 9***0 | Гайка А М20-5 |
