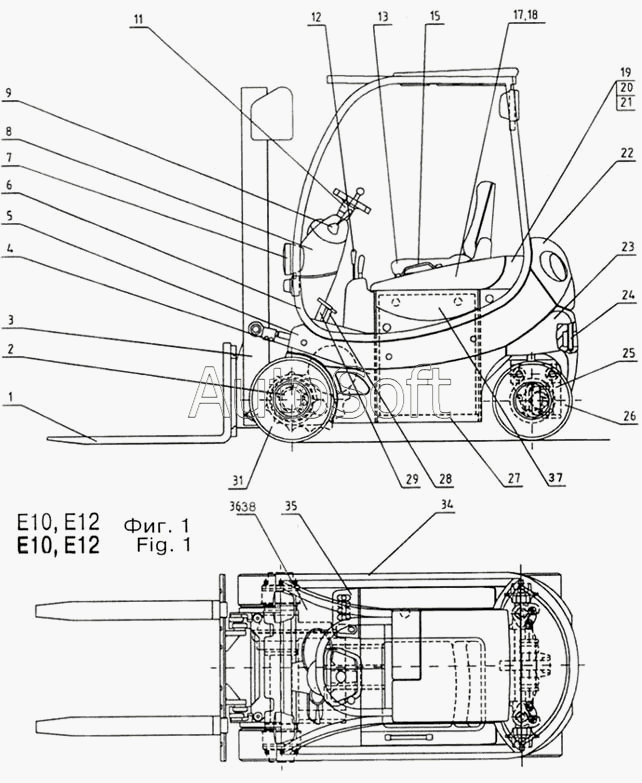

Каталог запасных частей к технике: Dimex-E-10. Общий вид
1
1
2
3
3
3
4
5
6
7
8
9
11
12
13
15
17
18
19
20
21
22
23
24
25
26
27
28
29
31
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 30.01.000 | 3***0 | Общий вид | |
| 1 | 3***0 | Клык вил в сборе | |
| 1 | 3***0 | Клык вил в сборе | |
| 2 | 3***0 | Ведущий мост в сборе | |
| 3 | 3***0 | Подъемное устройство в сборе Н=3000 | |
| 3 | 3***0 | Подъемное устройство Н=2000 | |
| 3 | 3***0 | Подъемное устройство Н=4000 | |
| 4 | 3***0 | Шасси | |
| 5 | 3***1 | Крышка левая | |
| 6 | 3***2 | Защитная крышка | |
| 7 | 3***0 | Электрооборудование дополнительное | |
| 8 | 5***7 | Щиток приборов в сборе | |
| 9 | 3***0 | Электрооборудование | |
| 11 | 3***0 | Система управления в сборе | |
| 12 | 3***0 | Гидравлическая система | |
| 13 | 5***2 | Сидение | |
| 15 | 3***5 | Рукоятка | |
| 17 | 3***6 | Крышка батареи | |
| 18 | 3***7 | Амортизатор | |
| 19 | 3***8 | Балка | |
| 20 | 3***9 | Петля правая | |
| 21 | 3***0 | Петля левая | |
| 22 | 3***1 | Крышка задняя | |
| 23 | 3***2 | Противовес | |
| 24 | 3***3 | Тяж | |
| 25 | 3***0 | Управляемый мост в сборе | |
| 26 | 3***0 | Колесо 16х6-8 в сборе | |
| 27 | 3***4 | Плита в сборе | |
| 28 | 3***0 | Командная система в сборе | |
| 29 | 3***0 | Тормозная система в сборе | |
| 31 | 3***0 | Колесо | |
| 34 | 3***5 | Крышка правая | |
| 35 | 3***6 | Крышка распределителя | |
| 36 | 3***7 | Жестяное покрытие полав II | |
| 37 | 3***8 | Изгиб в сборе | |
| 38 | 3***9 | Жестяное покрытие полав I |
