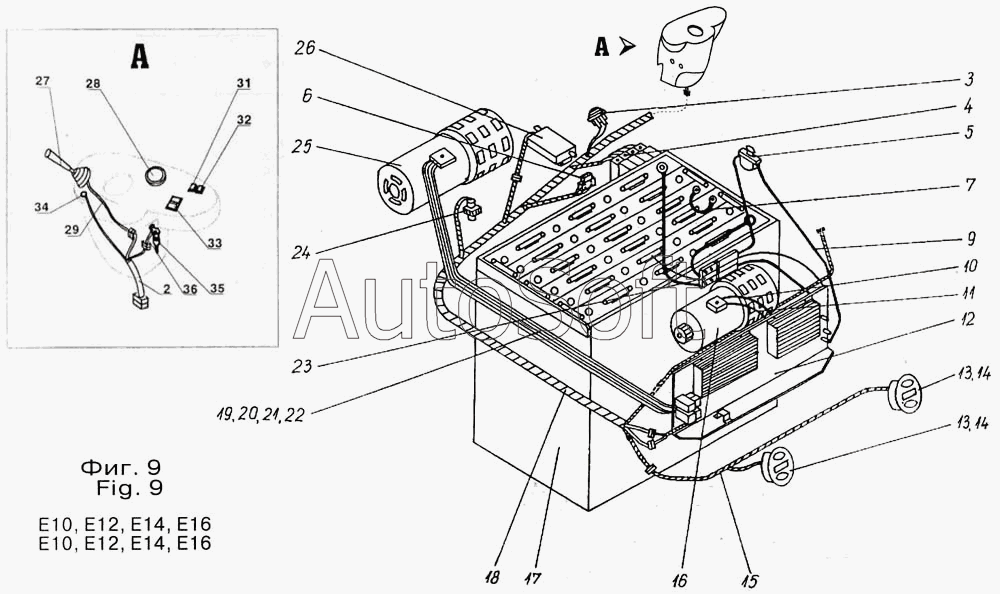

Каталог запасных частей к технике: Dimex-E-10. Электрооборудование в сборе
2
3
4
5
6
7
9
10
11
11
12
13
13
14
14
15
16
17
17
18
18
19
19
20
20
21
21
22
22
23
24
25
26
27
28
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 30.31.000 | 3***0 | Электрооборудование | |
| 2 | 3***1 | Пучок проводов | |
| 3 | 5***5 | Звуковой сигнал К9-12V | |
| 4 | 3***3 | Переключатель гидрораспределителя | |
| 5 | 5***2 | Прерыватель аварийный | |
| 6 | 5***8 | Переключатель | |
| 7 | 3***1 | Параллельное соединение | |
| 8 | 3***2 | Пучок проводов | |
| 9 | 3***4 | Микропереключатель | |
| 10 | 3***1 | Провод | |
| 11 | 3***5 | Провод | |
| 11 | 3***2 | Провод | |
| 12 | 3***0 | Щит электрический | |
| 13 | 5***6 | Задний осветительный корпус | |
| 14 | 5***7 | Электрическая лампа 12V, 21W | |
| 15 | 3***6 | Пучок проводов | |
| 16 | 3***0 | Насосный электродвигатель | |
| 17 | 3***7 | Тяговая аккумуляторная батарея | |
| 17 | 3***3 | Тяговая аккумуляторная батарея | |
| 18 | 3***8 | Пучок проводов | |
| 18 | 3***4 | Пучок проводов | |
| 19 | 3***9 | Провод | |
| 19 | 3***5 | Провод | |
| 20 | 3***0 | Провод | |
| 20 | 3***6 | Провод | |
| 21 | 3***1 | Провод | |
| 21 | 3***7 | Провод | |
| 22 | 3***2 | Провод | |
| 22 | 3***8 | Провод | |
| 23 | 3***3 | Соединение штепсельное с проводами | |
| 24 | 5***6 | Выключатель | |
| 25 | 3***0 | Электродвигатель тяговый | |
| 26 | 5***4 | Вход акселератора | |
| 27 | 3***4 | Реверс | |
| 28 | 3***5 | Прибор комбинированный | |
| 31 | 5***4 | Лампа контрольная | |
| 32 | 5***5 | Лампа контрольная | |
| 33 | 5***6 | Включатель | |
| 34 | 3***6 | Кнопка | |
| 35 | 3***7 | Переключатель контактный | |
| 36 | 3***4 | Пучок проводов |
