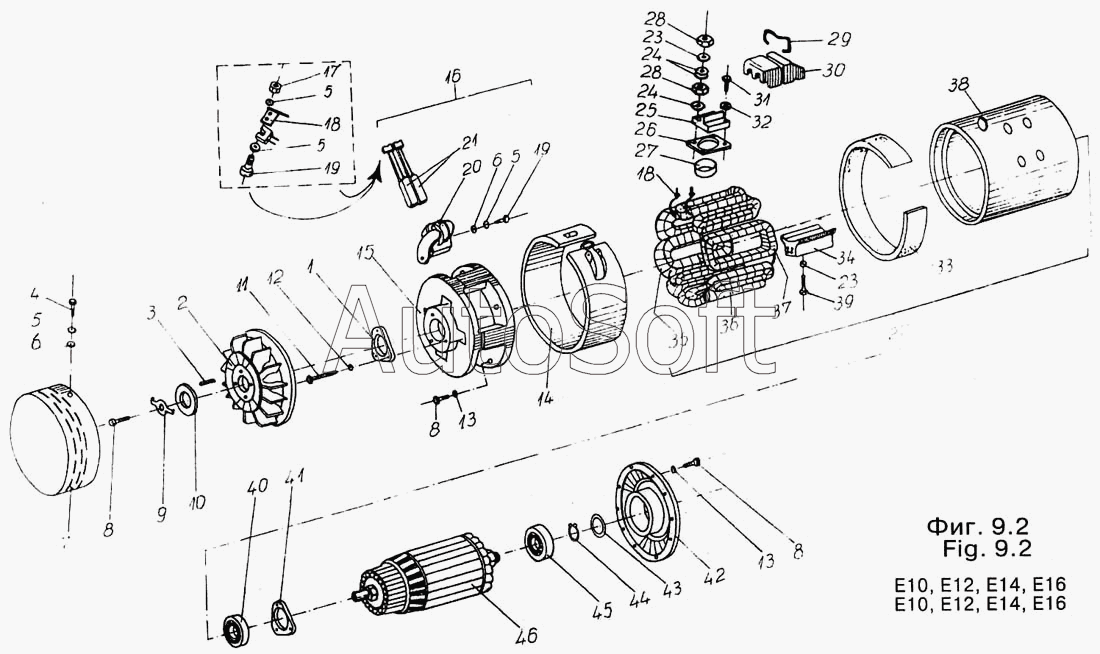

Каталог запасных частей к технике: Dimex-E-10. Электродвигатель насосный
35
24
24
25
26
27
28
28
29
30
31
32
33
34
23
23
36
37
38
39
40
41
42
43
44
45
46
12
1
2
3
4
5
5
5
5
6
6
7
8
8
8
9
10
11
13
13
14
15
16
17
18
18
19
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 30.35.000 | 3***0 | Насосный электродвигатель | |
| 1 | 3***1 | Крышка подшипника | |
| 2 | 3***2 | Вентилятор | |
| 3 | 3***3 | Шпонка | |
| 4 | 9***8 | Винт IВ М5х10-5,6 | |
| 5 | 9***3 | Шайба 2-5Н | |
| 6 | 9***5 | Шайба А М5 | |
| 7 | 3***3 | Шпонка | |
| 8 | 3***4 | Болт I М8х20-5,6 | |
| 9 | 3***5 | Предохранительная шайба | |
| 10 | 3***6 | Шайба прокладочная | |
| 11 | 9***4 | Винт IВ М6х30-5,6 | |
| 12 | 9***4 | Шайба 2-6Н | |
| 13 | 9***5 | Шайба 2 8Н | |
| 14 | 3***7 | Пояс покровный | |
| 15 | 3***8 | Щит задний | |
| 16 | 3***9 | Щит с щеткодержателями | |
| 17 | 9***2 | Гайка М5-5 | |
| 18 | 3***0 | Вывод А2 | |
| 19 | 9***9 | Винт I М5х14-5,6 | |
| 20 | 3***1 | Щеткодержатель | |
| 21 | 3***2 | Щетка | |
| 22 | 3***3 | Статор | |
| 23 | 9***6 | Шайба 2-10Н | |
| 24 | 3***4 | Шайба прокладочная | |
| 25 | 3***5 | Основа | |
| 26 | 3***6 | Уплотнение | |
| 27 | 3***7 | Втулка | |
| 28 | 3***8 | Гайка М10 | |
| 29 | 3***9 | Скоба | |
| 30 | 3***0 | Крышка клемм | |
| 31 | 9***1 | Винт 1А М6х14-5,6 | |
| 32 | 9***4 | Шайба А М6-5,8 | |
| 33 | 3***1 | Изоляция | |
| 34 | 3***2 | Полюс | |
| 35 | 3***3 | Шунтовая катушка шунтовая I | |
| 36 | 3***4 | Сериесные катушки в сборе | |
| 37 | 3***5 | Шунтовая катушка шунтовая II | |
| 38 | 3***6 | Корпус | |
| 39 | 3***7 | Болт I М10х20-5,6 | |
| 40 | 3***8 | Подшипник шариковый | |
| 41 | 3***9 | Крышка подшипника | |
| 42 | 3***0 | Передний щит | |
| 43 | 3***1 | Крышка предохранительная | |
| 44 | 3***2 | Кольцо пружинное | |
| 45 | 3***3 | Подшипник шариковый | |
| 46 | 3***4 | Ротор |
