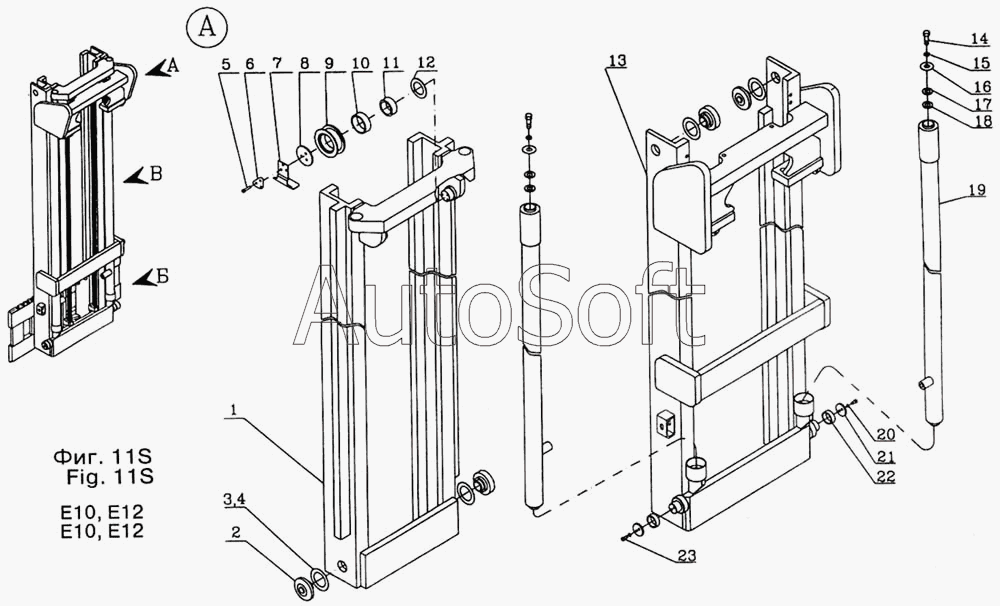

Каталог запасных частей к технике: Dimex-E-10. Подъемное устройство S12E 00.00.00 /H=3000
18
12
13
13
13
13
14
15
16
17
11
19
19
19
19
20
21
22
23
2
1
1
1
1
2
3
4
5
6
7
8
9
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 30.50.000 | 3***0 | Подъемное устройство в сборе Н=3000 | |
| 30.50.001 | 3***1 | Подъемное устройство в сборе Н=3300 | |
| 30.50.002 | 3***2 | Подъемное устройство в сборе Н=4000 | |
| 30.50.003 | 3***3 | Подъемное устройство в сборе Н=4500 | |
| 1 | 3***4 | Рама подвижная Н=3000 | |
| 1 | 3***5 | Рама подвижная Н=3300 | |
| 1 | 3***6 | Рама подвижная Н=4000 | |
| 1 | 3***7 | Рама подвижная Н=4500 | |
| 2 | 3***0 | Ролик | |
| 2 | 3***1 | Ролик | |
| 3 | 3***8 | Шайба | |
| 4 | 3***9 | Шайба | |
| 5 | 9***7 | Болт I М6х16-8,8 | |
| 6 | 3***2 | Пластина стопорная | |
| 7 | 3***3 | Предохранитель | |
| 8 | 3***4 | Крышка | |
| 9 | 3***5 | Ролик | |
| 10 | 3***6 | Подшипник игольчатый | |
| 11 | 3***7 | Втулка | |
| 12 | 3***8 | Шайба | |
| 13 | 3***9 | Рама неподвижная Н=3000 | |
| 13 | 3***0 | Рама неподвижная Н=3300 | |
| 13 | 3***1 | Рама неподвижная Н=4000 | |
| 13 | 3***2 | Рама неподвижная Н=4500 | |
| 14 | 3***3 | Болт | |
| 15 | 9***7 | Шайба 2 12Н | |
| 16 | 3***4 | Шайба | |
| 17 | 3***5 | Коническая шайба Кн 16 | |
| 18 | 3***6 | Сферическая шайба Сф 16 | |
| 19 | 3***0 | Гидравлический плунжерный цилиндр ЦПХ Н=4500 | |
| 19 | 3***2 | Гидравлический плунжерный цилиндр ЦПХ Н=3000 | |
| 19 | 3***4 | Гидравлический плунжерный цилиндр ЦПХ Н=3300 | |
| 19 | 3***7 | Гидравлический плунжерный цилиндр ЦПХ Н=4000 | |
| 20 | 9***5 | Шайба 2 8Н | |
| 21 | 3***7 | Крышка | |
| 22 | 3***8 | Подшипник | |
| 23 | 9***0 | Болт I М8х10-5,6 |
