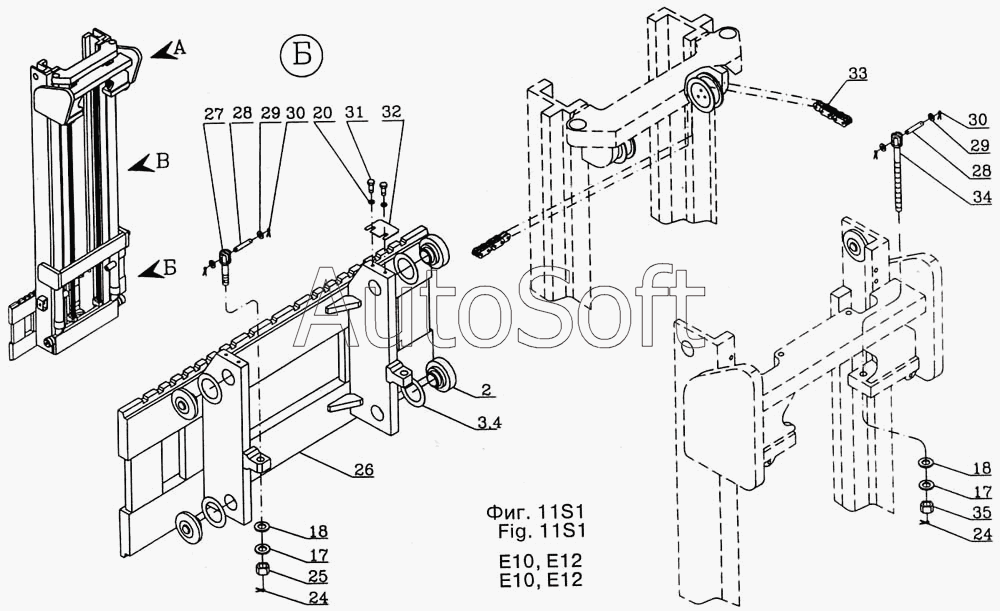

Каталог запасных частей к технике: Dimex-E-10. Подъемное устройство S12E 00.00.00 /H=3000
2
2
3
4
17
17
18
18
24
24
25
26
27
28
28
29
29
30
30
31
32
33
33
33
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2 | 3***0 | Ролик | |
| 2 | 3***1 | Ролик | |
| 3 | 3***8 | Шайба | |
| 4 | 3***9 | Шайба | |
| 17 | 3***5 | Коническая шайба Кн 16 | |
| 18 | 3***6 | Сферическая шайба Сф 16 | |
| 24 | 9***0 | Шплинт 3,2х28 | |
| 25 | 9***6 | Гайка 2В М16-5 | |
| 26 | 3***0 | Каретка вертикальная | |
| 27 | 3***9 | Болт | |
| 28 | 3***0 | Ось | |
| 29 | 9***4 | Шайба А М6-5,8 | |
| 30 | 9***1 | Шплинт 1,6х10 | |
| 31 | 9***3 | Винт 1 В М8х20-8,8 | |
| 32 | 3***1 | Предохранитель | |
| 33 | 3***2 | Цепь пластинчатая Н=3000 | |
| 33 | 3***3 | Цепь пластинчатая Н=3300 | |
| 33 | 3***4 | Цепь пластинчатая Н=4000 | |
| 33 | 3***5 | Цепь пластинчатая Н=4500 | |
| 34 | 3***6 | Болт | |
| 35 | 9***8 | Гайка М16-5 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
