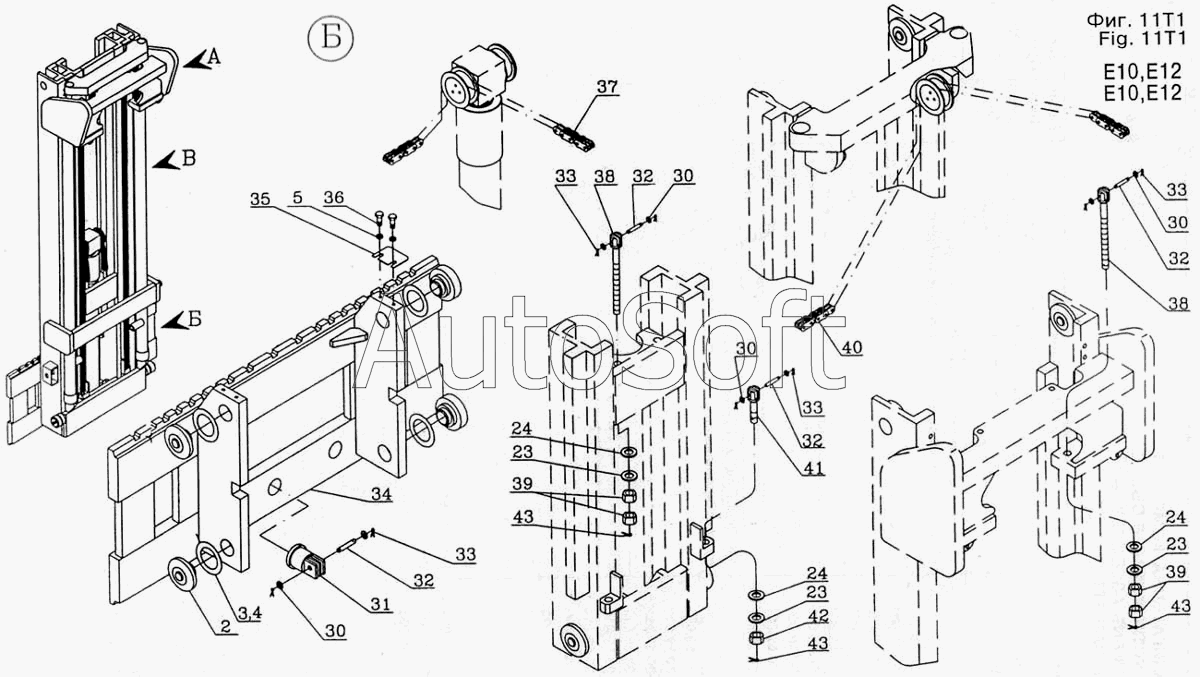

Каталог запасных частей к технике: Dimex-E-10. Подъемное устройство Т12Е 00.00.00 /H=4000
2
2
3
4
5
23
23
23
24
24
24
30
30
30
30
31
32
32
32
32
33
33
33
33
34
35
36
37
37
37
37
37
37
37
37
37
38
38
39
39
40
40
40
40
40
40
40
40
40
41
42
43
43
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2 | 3***0 | Ролик | |
| 2 | 3***1 | Ролик | |
| 3 | 3***8 | Шайба | |
| 4 | 3***9 | Шайба | |
| 5 | 9***5 | Шайба 2 8Н | |
| 23 | 3***6 | Сферическая шайба Сф 16 | |
| 24 | 3***5 | Коническая шайба Кн 16 | |
| 30 | 9***4 | Шайба А М6-5,8 | |
| 31 | 3***4 | Конзол | |
| 32 | 3***0 | Ось | |
| 33 | 9***1 | Шплинт 1,6х10 | |
| 34 | 3***0 | Каретка вертикальная | |
| 35 | 3***1 | Предохранитель | |
| 36 | 9***9 | Болт 2 М8х25-8,8 | |
| 37 | 3***8 | Цепь пластинчатая А-85х20/4+4/-А Н=4000 | |
| 37 | 3***9 | Цепь пластинчатая А-87х20/4+4/-А Н=4200 | |
| 37 | 3***0 | Цепь пластинчатая А-91х20/4+4/-А Н=4500 | |
| 37 | 3***1 | Цепь пластинчатая А-97х20/4+4/-А Н=4800 | |
| 37 | 3***2 | Цепь пластинчатая А-99х20/4+4/-А Н=4960 | |
| 37 | 3***3 | Цепь пластинчатая А-105х20/4+4/-А Н=5200 | |
| 37 | 3***4 | Цепь пластинчатая А-111х20/4+4/-А Н=5600 | |
| 37 | 3***5 | Цепь пластинчатая А-117х20/4+4/-А Н=6000 | |
| 37 | 3***6 | Цепь пластинчатая А-121х20/4+4/-А Н=6200 | |
| 38 | 3***6 | Болт | |
| 39 | 9***8 | Гайка М16-5 | |
| 40 | 3***7 | Цепь пластинчатая ЦПХ 7/67х650/ с КА Н=4000 | |
| 40 | 3***8 | Цепь пластинчатая ЦПХ 7/67х700/ с КА Н=4200 | |
| 40 | 3***9 | Цепь пластинчатая ЦПХ 7/67х750/ с КА Н=4500 | |
| 40 | 3***0 | Цепь пластинчатая ЦПХ 7/67х 800/ с КА Н=4800 | |
| 40 | 3***1 | Цепь пластинчатая ЦПХ 7/67х 830/ с КА Н=4960 | |
| 40 | 3***2 | Цепь пластинчатая ЦПХ 7/67х 850/ с КА Н=5200 | |
| 40 | 3***3 | Цепь пластинчатая ЦПХ 7/67х 950/ с КА Н=5600 | |
| 40 | 3***4 | Цепь пластинчатая ЦПХ 7/67х1000/ с КА Н=6000 | |
| 40 | 3***5 | Цепь пластинчатая ЦПХ 7/67х1000/ с КА Н=6200 | |
| 41 | 3***6 | Болт | |
| 42 | 9***6 | Гайка 2В М16-5 | |
| 43 | 9***0 | Шплинт 3,2х28 |
