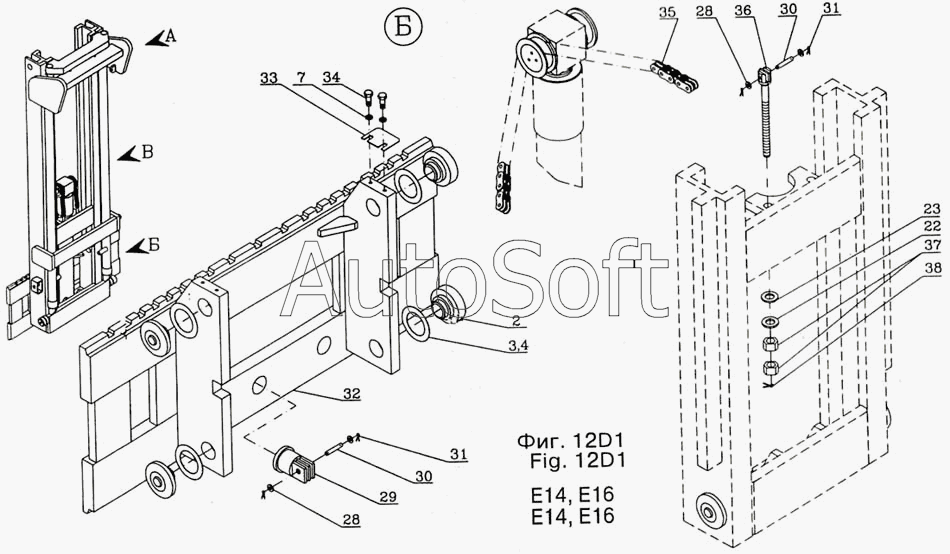

Каталог запасных частей к технике: Dimex-E-10. Подъемное устройство D18E 00.00.00 /H=2000
32
38
37
36
35
35
35
35
34
33
2
31
31
30
30
29
28
28
7
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2 | 3***8 | Ролик | |
| 2 | 3***9 | Ролик | |
| 3 | 3***0 | Шайба | |
| 4 | 3***1 | Шайба | |
| 7 | 9***5 | Шайба 2 8Н | |
| 28 | 9***4 | Шайба А М6-5,8 | |
| 29 | 3***4 | Конзол | |
| 30 | 3***0 | Ось | |
| 31 | 9***1 | Шплинт 1,6х10 | |
| 32 | 3***0 | Каретка вертикальная | |
| 33 | 3***1 | Предохранитель | |
| 34 | 9***0 | Болт I М8х10-5,6 | |
| 35 | 3***5 | Цепь пластинчатая А-49х20/4+4/-А Н=2000 | |
| 35 | 3***6 | Цепь пластинчатая А-61х20/4+4/-А Н=2800 | |
| 35 | 3***7 | Цепь пластинчатая А-69х20/4+4/-А Н=3300 | |
| 35 | 3***8 | Цепь пластинчатая А-77х20/4+4/-А Н=4000 | |
| 36 | 3***6 | Болт | |
| 37 | 9***8 | Гайка М16-5 | |
| 38 | 9***0 | Шплинт 3,2х28 |
