Каталог запасных частей к технике: Dimex-E-10. Плунжерный цилиндр /D12E, D18E/
6
13
12
12
12
12
11
10
9
8
7
6
6
6
5
4
3
2
1

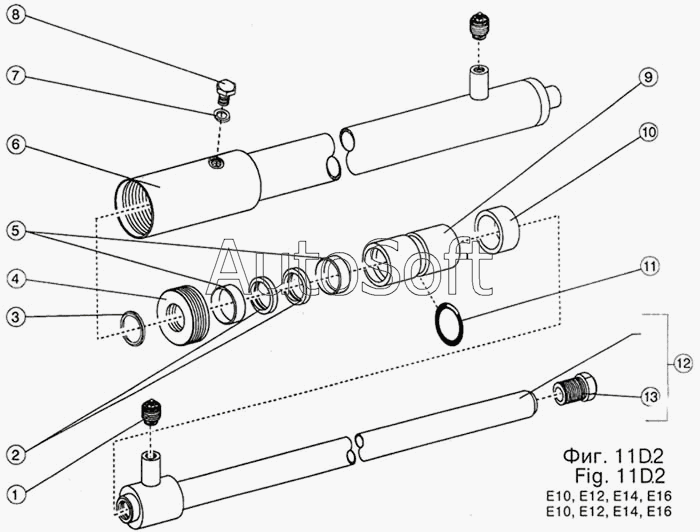

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 30.58.000 | 3***0 | Гидравлический плунжерный цилиндр ЦПХ 32х1000 с КА Н=2000 | |
| 30.58.001 | 3***1 | Гидравлический плунжерный цилиндр ЦПХ 32х1400 с КА Н=2800 | |
| 30.58.002 | 3***2 | Гидравлический плунжерный цилиндр ЦПХ 32х1650 с КА Н=3300 | |
| 30.58.003 | 3***3 | Гидравлический плунжерный цилиндр ЦПХ 32х2000 с КА Н=4000 | |
| 30.58.021 | 3***1 | Комплект резиновых уплотнений КаМ 8054 /поз. 2+3+5+11/ | |
| 1 | 3***4 | Клапан | |
| 2 | 3***1 | Комплект резиновых уплотнений КаМ 8054 /поз. 2+3+5+11/ | |
| 3 | 3***1 | Комплект резиновых уплотнений КаМ 8054 /поз. 2+3+5+11/ | |
| 4 | 3***7 | Гайка | |
| 5 | 3***1 | Комплект резиновых уплотнений КаМ 8054 /поз. 2+3+5+11/ | |
| 6 | 3***9 | Цилиндр в сборе S=1000 Н=2000 | |
| 6 | 3***0 | Цилиндр в сборе S=1400 Н=2800 | |
| 6 | 3***1 | Цилиндр в сборе S=1650 Н=3300 | |
| 6 | 3***2 | Цилиндр в сборе S=2000 Н=4000 | |
| 7 | 9***3 | Кольцо А 8х12М1 | |
| 8 | 9***0 | Болт I М8х10-5,6 | |
| 9 | 3***3 | Затвор | |
| 10 | 3***4 | Шайба | |
| 11 | 3***1 | Комплект резиновых уплотнений КаМ 8054 /поз. 2+3+5+11/ | |
| 12 | 3***6 | Плунжер в сборе S=1000 Н=2000 | |
| 12 | 3***7 | Плунжер в сборе S=1400 Н=2800 | |
| 12 | 3***9 | Плунжер в сборе S=2000 Н=4000 | |
| 12 | 3***8 | Плунжер в сборе S=1650 Н=3300 | |
| 13 | 3***0 | Пробка |
