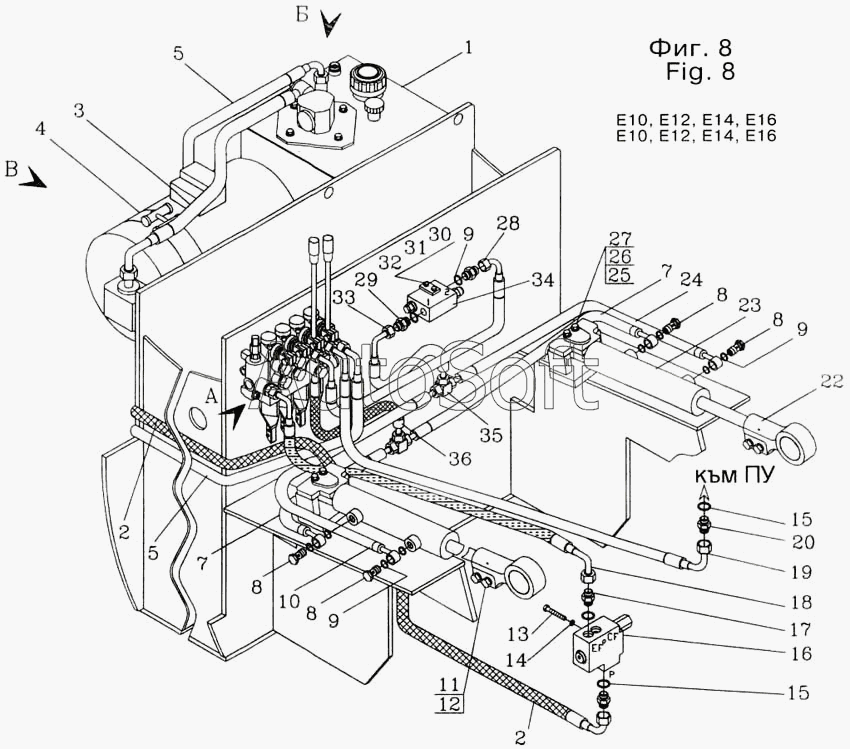

Каталог запасных частей к технике: Dimex-E-10. Гидравлическая система в сборе
27
16
17
18
19
20
22
23
24
25
26
15
15
28
29
30
31
32
33
34
35
36
1
1
2
2
2
3
4
5
5
5
7
7
8
8
8
8
9
9
9
10
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 31.28.000 | 3***0 | Гидравлическая система в сборе | |
| 1 | 3***1 | Масляный бак в сборе | |
| 1 | 3***1 | Масляный бак в сборе | |
| 2 | 3***2 | Гибкое соединение | |
| 2 | 3***2 | Гибкое соединение | |
| 3 | 3***3 | Гибкое соединение | |
| 4 | 3***0 | Насосный электродвигатель | |
| 5 | 3***3 | Гибкое соединение | |
| 5 | 3***4 | Гибкое соединение | |
| 6 | 3***5 | Гидравлический распределитель | |
| 6 | 3***6 | Гидравлический распределитель | |
| 6 | 3***7 | Гидравлический распределитель | |
| 7 | 3***8 | Гибкое соединение | |
| 8 | 3***9 | Болт накидной гайки М16х1,5 | |
| 9 | 9***3 | Кольцо | |
| 10 | 3***0 | Гибкое соединение | |
| 11 | 9***6 | Болт М12х35-5,6 | |
| 12 | 9***7 | Шайба 2 12Н | |
| 13 | 9***0 | Болт М8х60-5,6 | |
| 14 | 9***5 | Шайба 2 8Н | |
| 15 | 9***5 | Кольцо | |
| 16 | 3***0 | Гибкое соединение | |
| 17 | 9***7 | Штуцер | |
| 18 | 3***1 | Гибкое соединение | |
| 19 | 3***2 | Гибкое соединение | |
| 20 | 9***5 | Штуцер | |
| 22 | 3***3 | Проушина в сборе | |
| 23 | 3***4 | Поршневой цилиндр | |
| 24 | 3***5 | Гибкое соединение | |
| 25 | 9***6 | Болт М10х16-5,6 | |
| 26 | 9***6 | Шайба 2-10Н | |
| 27 | 9***6 | Шайба М10 | |
| 28 | 3***6 | Гибкое соединение | |
| 29 | 9***3 | Штуцер | |
| 30 | 9***4 | Болт М6х40-5,6 | |
| 31 | 9***4 | Шайба 2-6Н | |
| 32 | 9***3 | Гайка М6-5 | |
| 33 | 3***7 | Гибкое соединение | |
| 34 | 3***8 | Опорный клапан | |
| 35 | 3***9 | Тройник | |
| 36 | 3***0 | Гибкое соединение |
