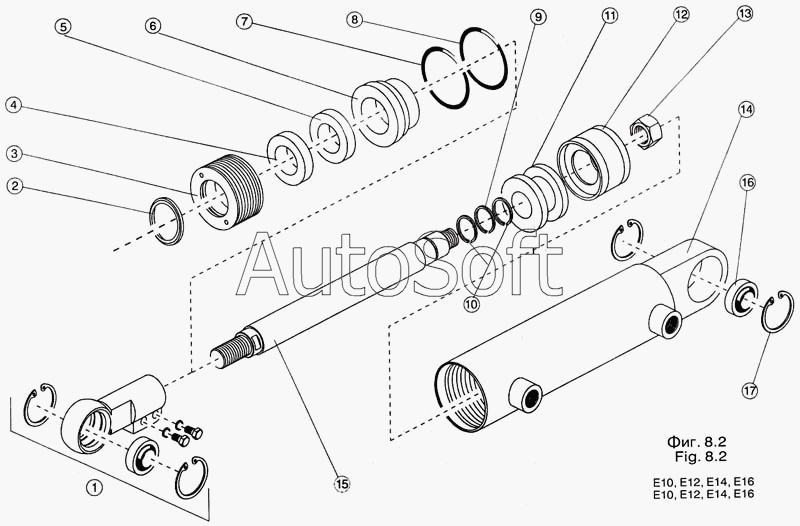

Каталог запасных частей к технике: Dimex-E-10. Поршневой гидравлический цилиндр
9
17
16
15
14
13
12
11
10
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 30.29.000 | 3***0 | Цилиндр наклона | |
| 1 | 3***1 | Присоединительная проушина | |
| 2 | 3***2 | Кольцо очистительное | |
| 3 | 3***3 | Гайка | |
| 4 | 3***4 | Манжета | |
| 5 | 3***5 | Лента | |
| 6 | 3***6 | Затвор | |
| 7 | 3***7 | Кольцо | |
| 8 | 3***8 | "О"-кольцо | |
| 9 | 3***9 | "О"-кольцо | |
| 10 | 3***0 | Кольцо | |
| 11 | 3***1 | Поршень | |
| 12 | 3***2 | Уплотнение | |
| 13 | 3***3 | Гайка М20х1,5-4 | |
| 14 | 3***4 | Цилиндр в сборе | |
| 15 | 3***5 | Поршневой шток | |
| 16 | 3***6 | Подшипник сферический | |
| 17 | 3***7 | Кольцо |
