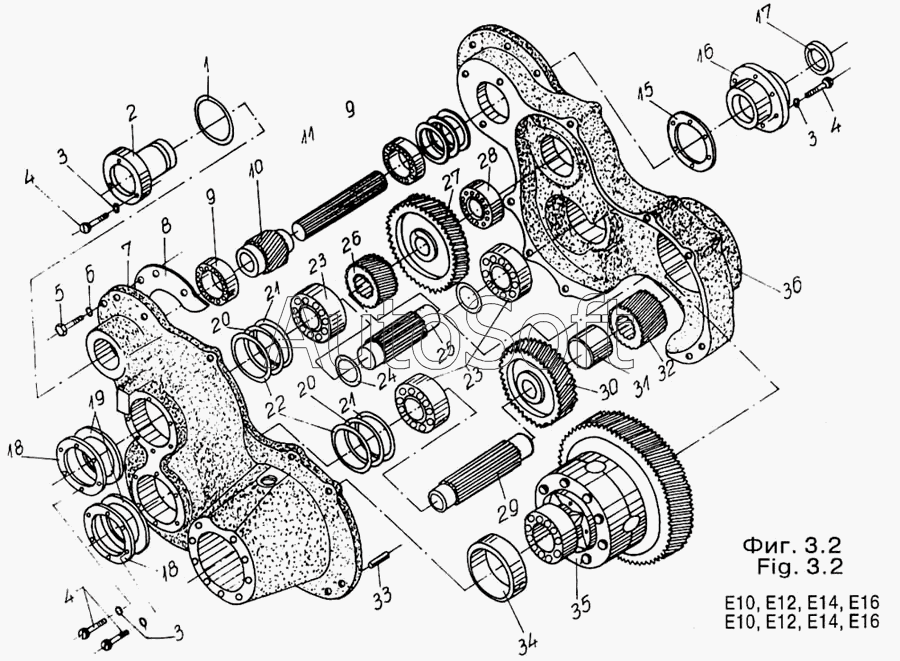

Каталог запасных частей к технике: Dimex-E-10. Редуктор
28
19
20
20
21
21
22
23
23
24
25
26
27
18
18
29
30
31
32
33
34
35
36
9
9
1
2
3
3
3
4
4
4
5
6
7
8
10
11
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 30.05.000 | 3***0 | Редуктор | |
| 1 | 3***1 | Уплотнение | |
| 2 | 3***2 | Крышка | |
| 3 | 9***4 | Шайба 2-6Н | |
| 4 | 9***0 | Винт II М6х16-6,6 | |
| 5 | 3***3 | Болт М12х35-8,8 | |
| 6 | 9***7 | Шайба 2 12Н | |
| 7 | 3***4 | Полукартер | |
| 8 | 3***5 | Уплотнение | |
| 9 | 3***6 | Подшипник | |
| 10 | 3***7 | Шестерня | |
| 11 | 3***8 | Вал шлицевой | |
| 12 | 3***9 | Шайба регулирующая | |
| 13 | 3***0 | Шайба регулирующая 0,2 mm | |
| 14 | 3***1 | Шайба регулирующая | |
| 15 | 3***2 | Уплотнение | |
| 16 | 3***3 | Втулка | |
| 17 | 3***4 | Уплотнение | |
| 18 | 3***5 | Крышка | |
| 19 | 3***6 | Уплотнение | |
| 20 | 3***7 | Шайба регулирующая | |
| 21 | 3***8 | Шайба регулирующая | |
| 22 | 3***9 | Шайба регулирующая | |
| 23 | 3***0 | Подшипник | |
| 24 | 3***1 | Шайба | |
| 25 | 3***2 | Вал | |
| 26 | 3***3 | Шестерня | |
| 27 | 3***4 | Шестерня | |
| 28 | 3***5 | Подшипник | |
| 29 | 3***6 | Вал | |
| 30 | 3***7 | Шестерня | |
| 31 | 3***8 | Втулка | |
| 32 | 3***9 | Шестерня | |
| 33 | 3***0 | Штифт цилиндрический | |
| 34 | 3***1 | Втулка | |
| 35 | 3***0 | Дифференциал | |
| 36 | 3***2 | Полукартер |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
