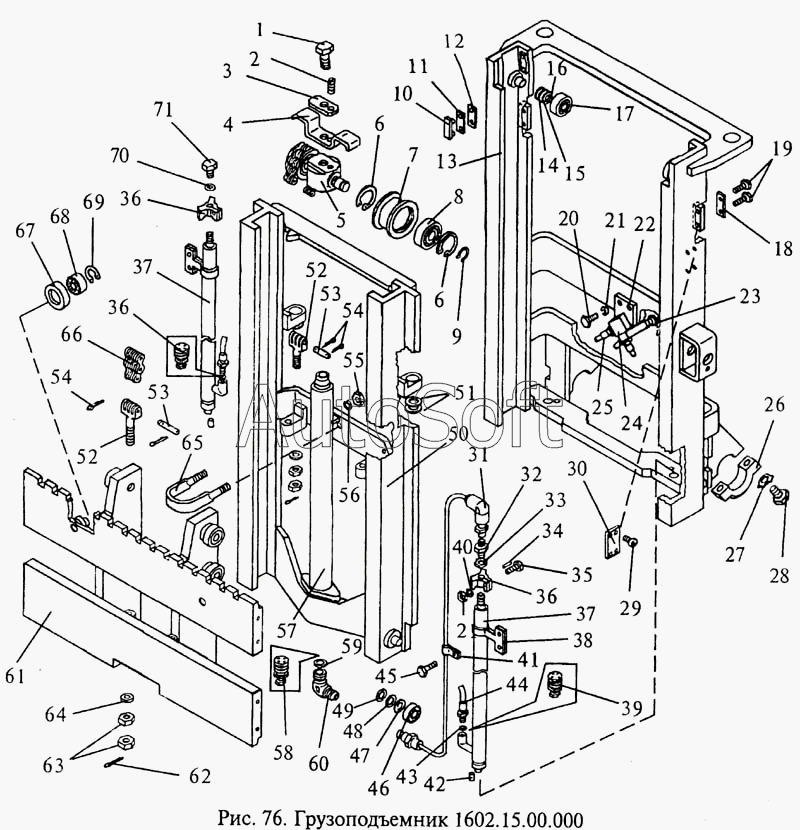

Каталог запасных частей к технике: МЗИК ДП-1604. Грузоподъемник 1602.15.00.000
1
2
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
36
36
37
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
52
53
53
54
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Б***} | Болт М20-6ех45.109.019 {ГОСТ 7796-70} | |
| 2 | 1***8 | Штифт | |
| 3 | 1***9 | Шайба | |
| 4 | 1***8 | Козырек | |
| 5 | 1***8 | Траверса | |
| 6 | К***} | Кольцо В80-Хим.Фос.прм {ГОСТ 13943-86} | |
| 7 | 1***3 | Ролик | |
| 8 | П***} | Подшипник 80307АС17 {ГОСТ 7242-81} | |
| 9 | К***} | Кольцо В35-Хим.Фос.прм {ГОСТ 13942-86} | |
| 10 | 1***5 | Упор | |
| 11 | 1***4 | Прокладка | |
| 12 | 1***2 | Прокладка | |
| 13 | 1***0 | Рама | |
| 14 | 1***4 | Прокладка | |
| 15 | 1***2 | Прокладка | |
| 16 | 1***4 | Прокладка | |
| 17 | П***} | Подшипник 460807АКС17 {ТУ 37.006.111-81} | |
| 18 | 1***2 | Прокладка | |
| 19 | Б***} | Болт М12-6ех30.109.40Х.029 {ГОСТ 7798-70} | |
| 20 | Б***} | Болт М8-8gх20.46.06 {ГОСТ 7796-70} | |
| 21 | Ш***} | Шайба 8 65Г 06 {ГОСТ 6402-70} | |
| 22 | 1***0 | Коллектор | |
| 23 | 1***0 | Дроссель | |
| 24 | П***} | Прокладка 22М1 {ГОСТ 23358-87} | |
| 25 | 1***4 | Штуцер | |
| 26 | 1***4 | Крышка | |
| 27 | Ш***} | Шайба 16.01.08кп.019 {ГОСТ 13463-77} | |
| 28 | Б***} | Болт М16-8ех60.56.029 {ГОСТ 7796-70} | |
| 29 | В***} | Винт 3-6-Кд {ОСТ 1.31528-80} | |
| 30 | 1***9 | Табличка | |
| 31 | 1***0 | Трубопровод | |
| 32 | 1***6 | Штуцер | |
| 33 | 1***2 | Гайка | |
| 34 | Ш***} | Штифт 2х20.06 {ГОСТ 3128-70} | |
| 35 | Б***} | Болт М8-8gх35.46.06 {ГОСТ 7796-70} | |
| 36 | 1***8 | Гайка | |
| 37 | 1***0 | Цилиндр | |
| 38 | 1***7 | Хомут | |
| 39 | 1***0 | Клапан | |
| 40 | Г***} | Гайка М8-6Н.5.06 {ГОСТ 5915-70} | |
| 41 | 1***9 | Хомут | |
| 42 | 1***1 | Штифт пружинный | |
| 43 | К***} | Кольцо 021-025-25-2-2 {ГОСТ 18829-73} | |
| 44 | 1***2 | Рукав высокого давления | |
| 45 | В***} | Винт 6-14-Ц {ОСТ 1.31501-80} | |
| 46 | П***} | Подшипник 460808АС17 {ТУ 37.006.111-81} | |
| 47 | 1***1 | Прокладка | |
| 48 | 1***2 | Прокладка | |
| 49 | 1***4 | Прокладка | |
| 50 | 1***0 | Рама | |
| 51 | 1***7 | Прокладка | |
| 52 | 1***1 | Тяга | |
| 53 | 1***2 | Ось | |
| 54 | Ш***} | Шплинт 2х12.06 {ГОСТ 397-79} | |
| 55 | Г***} | Гайка 10-Кд {ОСТ 1.33017-80} | |
| 56 | Ш***} | Шайба 10 65Г 06 {ГОСТ 6402-70} | |
| 57 | 1***0 | Цилиндр | |
| 58 | 1***0 | Клапан | |
| 59 | К***} | Кольцо 022-026-25-2-2 {ГОСТ 18829-73} | |
| 60 | 1***3 | Угольник | |
| 61 | 1***0 | Каретка | |
| 62 | Ш***} | Шплинт 3,2х25.06 {ГОСТ 397-79} | |
| 63 | Г***} | Гайка М16х1,5-6Н.5.06 {ГОСТ 2524-70} | |
| 64 | Ш***} | Шайба 7019-0395-Хим.Фос.прм {ГОСТ 13438-68} | |
| 65 | 1***4 | Хомут | |
| 66 | 1***6 | Цепь | |
| 67 | 1***1 | Каток | |
| 68 | П***} | Подшипник 80204АС17 {ГОСТ 7242-81} | |
| 69 | К***} | Кольцо В47-Хим.Фос.прм {ГОСТ 13943-86} | |
| 70 | К***} | Кольцо 018-022-25-2-2 {ГОСТ 18829-73} | |
| 71 | 1***5 | Пробка |
