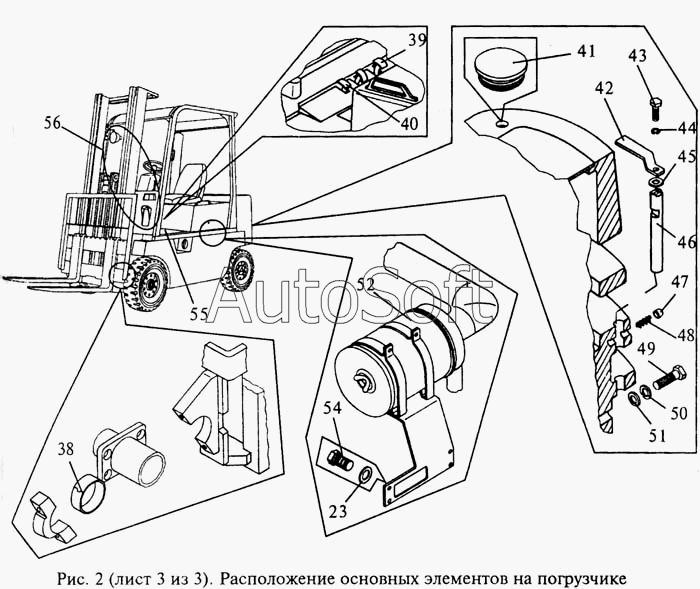

Каталог запасных частей к технике: МЗИК ДП-1604. Расположение основных элементов на погрузчике
47
56
55
54
53
52
51
50
49
48
38
46
45
44
43
42
41
40
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 38 | 1***3 | Втулка | |
| 39 | 1***1 | Педаль | |
| 40 | 1***0 | Педаль | |
| 41 | 1***5 | Заглушка | |
| 42 | 1***2 | Рукоятка | |
| 43 | Б***} | Болт 6-16-Кд {ОСТ 1.31240-86} | |
| 44 | Ш***} | Шайба 6 65Г 029 {ГОСТ 6402-70} | |
| 45 | Ш***} | Шайба 2-30-45-Хим.Фос.прм {ОСТ 1.34505-80} | |
| 46 | 1***1 | Шкворень | |
| 47 | 1***3 | Фиксатор | |
| 48 | 1***4 | Пружина | |
| 49 | Б***} | Болт М20-8gх100.56.06 {ГОСТ 7796-70} | |
| 50 | Ш***} | Шайба 20 65Г 029 {ГОСТ 6402-70} | |
| 51 | 1***4 | Шайба | |
| 52 | 1***0 | Система впуска | |
| 53 | Ш***} | Шайба 0,8-8-14-Ц {ОСТ 1.34505-80} | |
| 54 | В***} | Винт 8-16-Кд {ОСТ 1.31501-80} | |
| 55 | 1***6 | Коврик | |
| 56 | 1***0 | Электрооборудование |
