Каталог запасных частей к технике: МЗИК ДП-1604. Агрегат силовой
1
1
2
2
2
2
2
2
3
3
3
3
4
5
6
7
8
9
10
10
11
12
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
45
45
45
46
46
47
47
48
48
49
49
50
51
51
52
53
54
55
56
57
58
59

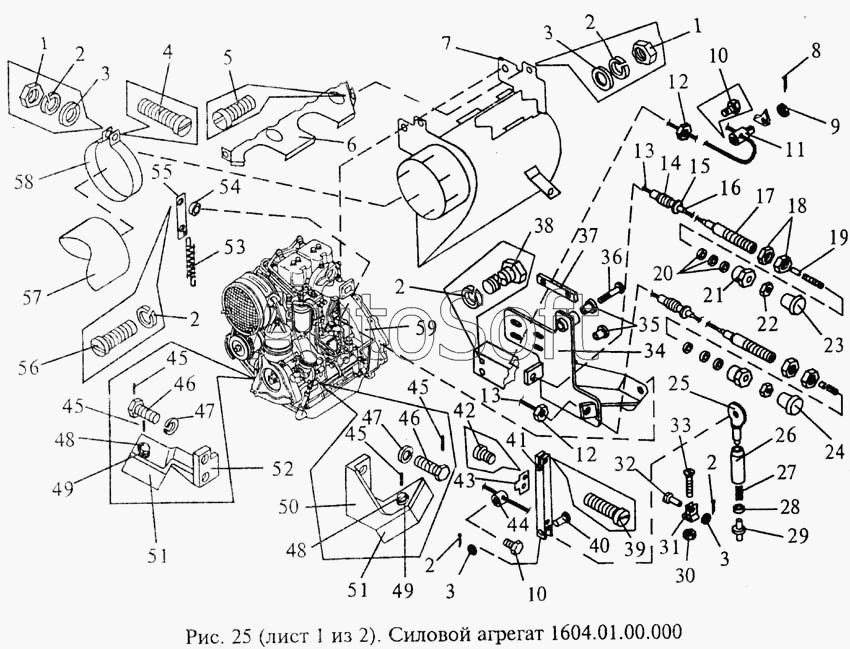

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Г***} | Гайка 6-Кд {ОСТ 1.33018-80} | |
| 2 | Ш***} | Шайба 6 65Г 06 {ГОСТ 6402-70} | |
| 3 | Ш***} | Шайба 1-6-10-Кд {ОСТ 1.34505-80} | |
| 4 | В***} | Винт 6-26-Ц {ОСТ 1.31515-80} | |
| 5 | В***} | Винт 6-12-Кд {ОСТ 1.31515-80} | |
| 6 | 1***0 | Планка | |
| 7 | 1***0 | Кожух | |
| 8 | Ш***} | Шплинт 1,6х10.019 {ГОСТ 397-79} | |
| 9 | Ш***} | Шайба 0,8-5-8-Ц {ОСТ 1.34505-80} | |
| 10 | 1***9 | Винт | |
| 11 | 1***2 | Втулка | |
| 12 | Г***} | Гайка 10-Кд {ОСТ 1.33017-80} | |
| 13 | 1***7 | Стержень | |
| 14 | 1***1 | Втулка | |
| 15 | 1***8 | Оболочка | |
| 16 | 1***9 | Оболочка | |
| 17 | 1***2 | Втулка | |
| 18 | Г***} | Гайка 14-Ц {ОСТ 1.33017-80} | |
| 19 | 1***3 | Трубка | |
| 20 | 1***6 | Шайба | |
| 21 | 1***5 | Гайка | |
| 22 | Г***} | Гайка 8-Кд {ОСТ 1.33017-80} | |
| 23 | 1***1 | Ручка | |
| 24 | 1***4 | Ручка | |
| 25 | 1***0 | Тяга | |
| 26 | 1***9 | Цилиндр | |
| 27 | П***} | Пружина 51-2-1-2-27 {ОСТ 1.13553-79} | |
| 28 | 1***1 | Гайка | |
| 29 | 1***8 | Втулка | |
| 30 | Г***} | Гайка 4-Кд {ОСТ 1.33033-80} | |
| 31 | 1***5 | Серьга | |
| 32 | 1***6 | Ось | |
| 33 | 1***7 | Винт | |
| 34 | 1***0 | Кронштейн | |
| 35 | 1***1 | Втулка | |
| 36 | 1***4 | Ось | |
| 37 | 1***1 | Планка | |
| 38 | Б***} | Болт 6-44-Кд {ОСТ 1.31103-80} | |
| 39 | В***} | Винт 5-18-Кд {ОСТ 1.31522-80} | |
| 40 | 1***3 | Ось | |
| 41 | 1***1 | Тяга | |
| 42 | В***} | Винт 4-7-Кд {ОСТ 1.31542-80} | |
| 43 | 1***2 | Планка | |
| 44 | 1***3 | Втулка | |
| 45 | П***} | Проволока КС 0,8 {ГОСТ 792-67} | |
| 46 | Б***} | Болт 3М14-8gх40.56.06 {ГОСТ 7796-70} | |
| 47 | Ш***} | Шайба 14 65Г 029 {ГОСТ 6402-70} | |
| 48 | Б***} | Болт 3М12-8gх35.46.06 {ГОСТ 7796-70} | |
| 49 | Ш***} | Шайба 12 Т 65Г 06 {ГОСТ 6402-70} | |
| 50 | 1***2 | Кронштейн | |
| 51 | 6***0 | Подушка передней опоры двигателя в сборе | |
| 52 | 1***3 | Кронштейн . | |
| 53 | 1***5 | Пружина | |
| 54 | 1***3 | Втулка | |
| 55 | 1***2 | Планка | |
| 56 | В***} | Винт 6-16-Кд {ОСТ 131515-80} | |
| 57 | 1***0 | Колено | |
| 58 | 1***7 | Хомут | |
| 59 | Д***} | Дизель Д120-05-02 У1 {ТУ 23.3.61-91} |
