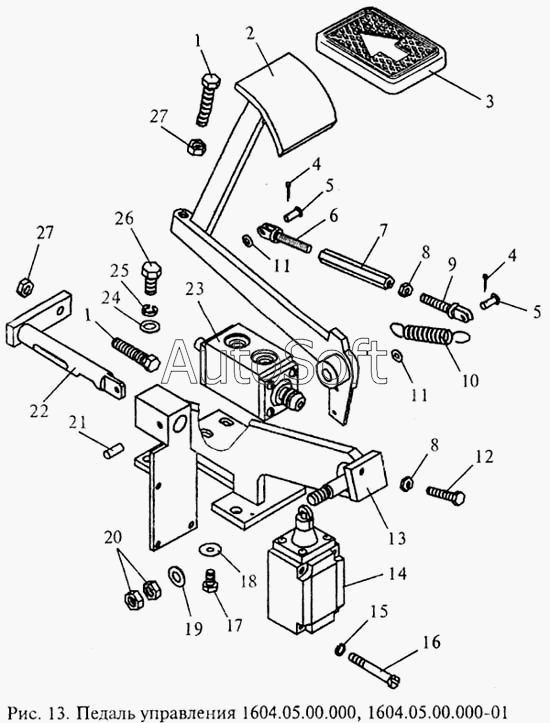

Каталог запасных частей к технике: МЗИК ДП-1604. Педаль управления
1
1
2
2
3
4
4
5
5
6
7
8
8
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | Винт | |
| 2 | 1***0 | Педаль | |
| 2 | 1***1 | Педаль | |
| 3 | 1***3 | Накладка | |
| 4 | Ш***} | Шплинт 1,6х10.019 {ГОСТ 397-79} | |
| 5 | В***} | Валик 2-5-14-Хтв.6 {ОСТ 1.11189-73} | |
| 6 | 1***1 | Тяга | |
| 7 | 1***2 | Стяжка | |
| 8 | Г***} | Гайка 6-Кд {ОСТ 1.33025-80} | |
| 9 | 1***1 | Тяга | |
| 10 | 2***4 | Пружина | |
| 11 | Ш***} | Шайба 0,5-6-10-Кд {ОСТ 1.34505-80} | |
| 12 | В***} | Винт 6-30-Кд {ОСТ 1.31501-80} | |
| 13 | 1***0 | Кронштейн | |
| 14 | В***} | Выключатель ВП15Е21Б221-54УХЛ3.8 {БЕ3.602.063ТУ} | |
| 15 | Ш***} | Шайба 5 65Г 06 {ГОСТ 6402-70} | |
| 16 | В***} | Винт ВМ5-6ех50.46.019 {ГОСТ 1491-80} | |
| 17 | В***} | Винт 6-14-Ц {ОСТ 1.31501-80} | |
| 18 | Ш***} | Шайба 6х1,5.04.029 {ГОСТ 6958-78} | |
| 19 | Ш***} | Шайба 3-10-18-Ц {ОСТ 1.34507-80} | |
| 20 | Г***} | Гайка 10-Кд {ОСТ 1.33026-80} | |
| 21 | Ш***} | Штифт 1-6-16-Кд {ОСТ 1.35000-78} | |
| 22 | 1***0 | Толкатель | |
| 23 | 1***0 | Клапан управления | |
| 24 | Ш***} | Шайба С.8х1,5.01.08кп.06 {ГОСТ 11371-78} | |
| 25 | Ш***} | Шайба 8 65Г 029 {ГОСТ 6402-70} | |
| 26 | Б***} | Болт 8-18-Кд {ОСТ 1.31240-86} | |
| 27 | Г***} | Гайка 8-Кд {ОСТ 1.33025-80} |
