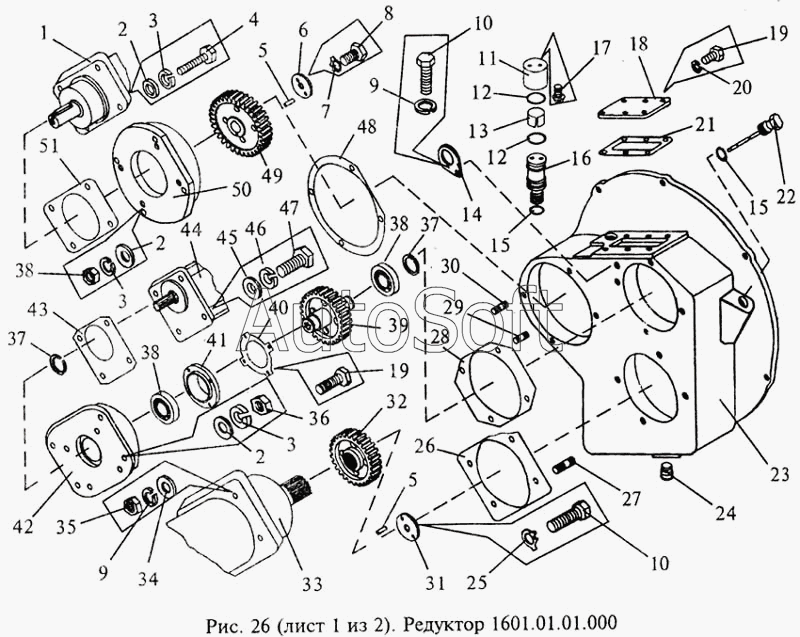

Каталог запасных частей к технике: МЗИК ДП-1604. Редуктор
1
2
2
2
3
3
3
4
5
5
6
7
8
9
9
10
10
11
12
12
13
14
15
15
16
17
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
36
37
37
38
38
39
40
41
42
43
44
45
46
47
48
49
50
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Н***6 | Насос аксиально-поршневой нерегулируемый, левого вращения 210.16.12.00Г {ТУ 22-1.016-234-82} | |
| 2 | Ш***} | Шайба С.10.02.Ст3кп.06 {ГОСТ 11371-78} | |
| 3 | Ш***} | Шайба 10 65Г 06 {ГОСТ 6402-70} | |
| 4 | Б***} | Болт М10-8gх30.66.06 {ГОСТ 7798-70} | |
| 5 | Ш***} | Штифт 1-3-10-Хим.Окс {ОСТ 1.35000-78} | |
| 6 | 1***3 | Шайба | |
| 7 | Ш***} | Шайба 8.01.08кп.019 {ГОСТ 13463-77} | |
| 8 | Б***} | Болт М8-8gх18.66.06 {ГОСТ 7798-70} | |
| 9 | Ш***} | Шайба 12 65Г 06 {ГОСТ 6402-70} | |
| 10 | Б***} | Болт М12-8gх30.88.06 {ГОСТ 7796-70} | |
| 11 | 1***1 | Колпачок | |
| 12 | П***} | Проволока 0,8-0-С L=240±2 {ГОСТ 3282-74} | |
| 13 | 1***3 | Фильтр | |
| 14 | 1***1 | Серьга | |
| 15 | К***} | Кольцо 016-020-25-2-2 {ГОСТ 18829-73} | |
| 16 | 1***2 | Корпус | |
| 17 | В***} | Винт 5-10-Кд {ОСТ 1.31528-80} | |
| 18 | 1***6 | Крышка | |
| 19 | Б***} | Болт 3М6-8gх12.46.06 {ГОСТ 7805-70} | |
| 20 | Ш***} | Шайба 6 65Г 06 {ГОСТ 6402-70} | |
| 21 | 1***7 | Прокладка | |
| 22 | 1***0 | Маслоуказатель | |
| 23 | 1***1 | Корпус | |
| 24 | 1***4 | Пробка | |
| 25 | Ш***} | Шайба 12.01.08кп.019 {ГОСТ 13463-77} | |
| 26 | 1***2 | Прокладка | |
| 27 | Ш***} | Шпилька 2М12-6ех40.66.019 {ГОСТ 22032-76} | |
| 28 | 1***8 | Прокладка | |
| 29 | Ш***} | Шпилька 2М10-6ех25.66.029 {ГОСТ 22034-76} | |
| 30 | Ш***} | Шпилька 2М10-6ех30.109.16ХСН.029 {ГОСТ 22032-76} | |
| 31 | 1***4 | Шайба | |
| 32 | 1***5 | Шестерня | |
| 33 | Н***} | Насос аксиально -поршневой регулируемый 3133.56-501-403 {ТУ 22-1.020-100-95} | |
| 34 | Ш***} | Шайба С.12.02.Ст3кп.029 {ГОСТ 11371-78} | |
| 35 | Г***} | Гайка М12-6Н.5.06 {ГОСТ 2524-70} | |
| 36 | Г***} | Гайка 10-Кд {ОСТ 1.33017-80} | |
| 37 | К***} | Кольцо В30 Кд.9.хр {ГОСТ 13942-86} | |
| 38 | П***} | Подшипник 106 {ГОСТ 8338-75} | |
| 39 | 1***3 | Шестерня | |
| 40 | 1***2 | Стопор | |
| 41 | 1***1 | Кольцо | |
| 42 | 1***9 | Крышка | |
| 43 | 1***7 | Прокладка | |
| 44 | Н***} | Насос шестеренный НШ10Д-ЗЛ {ОСТ 23.1.92-88} | |
| 45 | Ш***} | Шайба 3-8-18-Хим.Окс {ОСТ 1.34505-80} | |
| 46 | Ш***} | Шайба 8 65Г 06 {ГОСТ 6402-70} | |
| 47 | Б***} | Болт М8-8gх30.66.06 {ГОСТ 7798-70} | |
| 48 | 1***6 | Прокладка | |
| 49 | 1***2 | Шестерня | |
| 50 | 1***5 | Проставка | |
| 51 | 1***4 | Прокладка |
