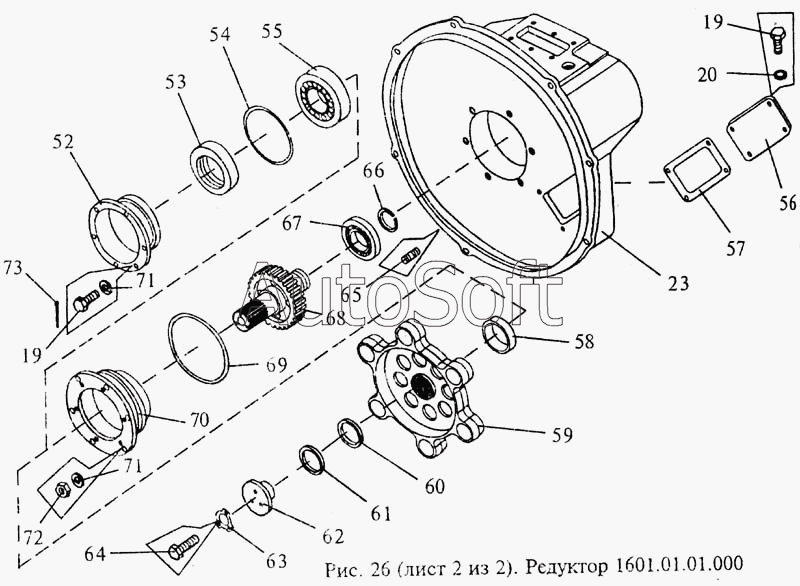

Каталог запасных частей к технике: МЗИК ДП-1604. Редуктор
19
19
20
23
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
71
72
73
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 19 | Б***} | Болт 3М6-8gх12.46.06 {ГОСТ 7805-70} | |
| 20 | Ш***} | Шайба 6 65Г 06 {ГОСТ 6402-70} | |
| 23 | 1***1 | Корпус | |
| 52 | 1***9 | Корпус сальника | |
| 53 | М***} | Манжета 1-60х85-15 {ОСТ В38.0522-77/ОСТ В38.05160-78} | |
| 54 | К***} | Кольцо 2-90-3,5-2035 {ОСТ В38.052-80} | |
| 55 | П***} | Подшипник 309 {ГОСТ 8338-75} | |
| 56 | 1***6 | Крышка | |
| 57 | 1***7 | Прокладка | |
| 58 | 1***2 | Втулка | |
| 59 | 1***1 | Муфта | |
| 60 | 1***3 | Шайба | |
| 61 | К***} | Кольцо 038-046-46-2-2 {ГОСТ 18829-73} | |
| 62 | 1***4 | Крышка | |
| 63 | 1***5 | Шайба | |
| 64 | Б***} | Болт 6-22-Ц {ОСТ 1.31102-80} | |
| 65 | Ш***} | Шпилька 2М6-6ех16.66.029 {ГОСТ 22038-76} | |
| 66 | К***} | Кольцо В35-Хим.Фос.прм {ГОСТ 13942-86} | |
| 67 | П***} | Подшипник 207 {ГОСТ 8338-75} | |
| 68 | 1***2 | Шестерня | |
| 69 | К***} | Кольцо 2-125-4-3012 {ОСТВ.38.052-80} | |
| 70 | 1***8 | Стакан | |
| 71 | Ш***} | Шайба С6х1,2.04.06 {ГОСТ 11371-78} | |
| 72 | Г***} | Гайка (5)-6-Кд {ОСТ 1.33018-80} | |
| 73 | П***} | Проволока КО 0,5 {ГОСТ 792-67} |
