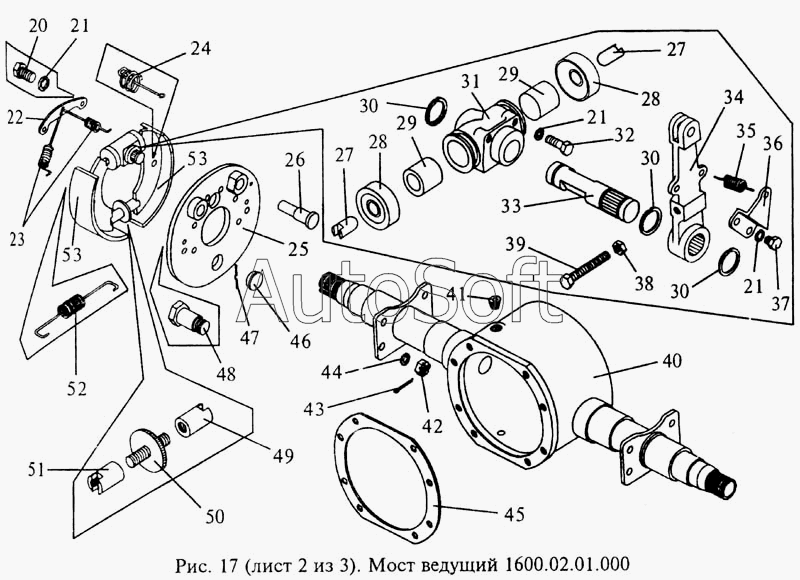

Каталог запасных частей к технике: МЗИК ДП-1604. Мост ведущий
20
21
21
21
22
23
24
25
25
26
27
27
28
28
29
29
30
30
30
31
31
32
33
34
34
35
36
36
36
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 20 | Б***} | Болт М6-8gх10.46.06 {ГОСТ 7805-70} | |
| 21 | Ш***} | Шайба 6 65Г 06 {ГОСТ 6402-79} | |
| 22 | 1***2 | Планка | |
| 23 | 1***6 | Пружина | |
| 24 | 1***4 | Пружина | |
| 25 | 1***9 | Щит (правый) | |
| 25 | 1***2 | Щит (левый) | |
| 26 | 1***2 | Опора | |
| 27 | 1***1 | Толкатель | |
| 28 | 1***и | Колпак | |
| 29 | 1***6 | Поршень | |
| 30 | К***} | Кольцо В20-Хим.Фос.прм {ГОСТ 13940-86} | |
| 31 | 1***4 | Цилиндр | |
| 31 | 1***5 | Цилиндр | |
| 32 | Б***} | Болт 6-22-Ц {ОСТ 1.31102-80} | |
| 33 | 1***3 | Кулачок | |
| 34 | 1***1 | Рычаг | |
| 34 | 1***2 | Рычаг | |
| 35 | 1***8 | Пружина | |
| 36 | 1***1 | Кронштейн (правый) | |
| 36 | 1***2 | Кронштейн (правый) | |
| 36 | 1***3 | Кронштейн (левый) | |
| 36 | 1***4 | Кронштейн (левый) | |
| 37 | Б***} | Болт М6-8gх12.46.06 {ГОСТ 7805-70} | |
| 38 | Г***} | Гайка 6-Кд {ОСТ 1.33025-80} | |
| 39 | В***} | Винт (3)-6-50-Ц {ОСТ 1.31502-80} | |
| 40 | 1***0 | Картер | |
| 41 | 1***4 | Пробка | |
| 42 | Г***} | Гайка М12х1,25-6Н.04.06 {ГОСТ 5935-73} | |
| 43 | Ш***} | Шплинт 3,2х25.06 {ГОСТ 397-79} | |
| 44 | Ш***} | Шайба С.12.02.Ст3кп.06 {ГОСТ 11371-78} | |
| 45 | 1***5 | Прокладка | |
| 46 | 1***1 | Заглушка | |
| 47 | 1***3 | Скоба | |
| 48 | 1***3 | Болт | |
| 49 | 1***2 | Упор | |
| 50 | 1***0 | Винт | |
| 51 | 1***1 | Упор | |
| 52 | 1***5 | Пружина | |
| 53 | 1***0 | Колодка |
