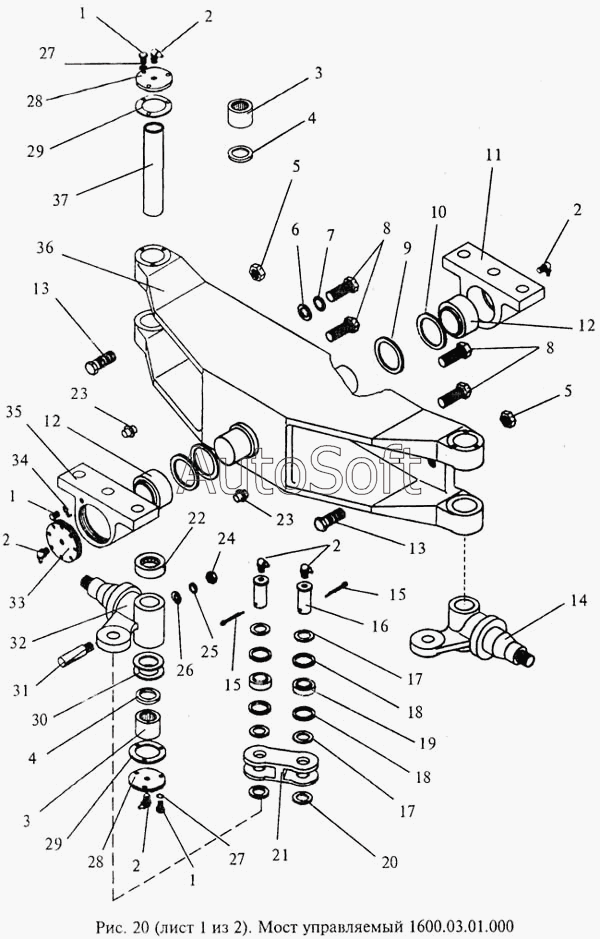

Каталог запасных частей к технике: МЗИК ДП-1604. Мост управляемый
1
1
1
2
2
2
2
2
3
3
4
4
5
5
6
7
8
8
9
10
11
12
12
13
13
14
15
15
16
17
17
18
18
19
20
21
22
23
23
24
25
26
27
27
28
28
29
29
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Б***} | Болт М6-8gх12.46.06 {ГОСТ 7805-70} | |
| 2 | М***} | Масленка 2.3.90.Ц.6.хр {ГОСТ 19853-74} | |
| 3 | П***} | Подшипник 943/30 {ГОСТ 4060-78} | |
| 4 | К***} | Кольцо СП-38-30-6 {ГОСТ 6308-71} | |
| 5 | Г***} | Гайка М16-6Н5.5.029 {ГОСТ 2524-70} | |
| 6 | Ш***} | Шайба С.16х2,5.02.Ст3кп.06 {ГОСТ 11371-78} | |
| 7 | Ш***} | Шайба 16 65Г 06 {ГОСТ 6402-70} | |
| 8 | Б***} | Болт 2М16-8gх45.56.06 {ГОСТ 7796-70} | |
| 9 | 1***5 | Шайба | |
| 10 | 1***1 | Прокладка | |
| 11 | 1***7 | Опора | |
| 12 | П***} | Подшипник ШС50 {ГОСТ 3635-78} | |
| 13 | 1***3 | Болт | |
| 14 | 1***1 | Кулак | |
| 15 | Ш***} | Шплинт 5х45.016 {ГОСТ 397-79} | |
| 16 | 1***3 | Палец | |
| 17 | 1***4 | Шайба | |
| 18 | 1***5 | Прокладка | |
| 19 | П***} | Подшипник ШС20 {ГОСТ 3635-78} | |
| 20 | Ш***} | Шайба С.20.04.016 {ГОСТ 11371-78} | |
| 21 | 1***2 | Серьга | |
| 22 | П***6 | Подшипник 98206 | |
| 23 | 1***1 | Штифт | |
| 24 | Г***} | Гайка 10-Кд {ОСТ 1.33318-80} | |
| 25 | Ш***} | Шайба 10 65Г 06 {ГОСТ 6402-70} | |
| 26 | Ш***} | Шайба С.10.02.Ст3кп.06 {ГОСТ 11371-78} | |
| 27 | Ш***} | Шайба 6 65Г06 {ГОСТ 6402-70} | |
| 28 | 1***5 | Крышка | |
| 29 | 1***2 | Прокладка | |
| 30 | 1***4 | Прокладка | |
| 31 | 1***5 | Штифт | |
| 32 | 1***1 | Кулак | |
| 33 | 1***3 | Крышка | |
| 34 | Ш***} | Шайба 6.01.08кп.Кд9.фос {ГОСТ 13463-77} | |
| 35 | 1***6 | Опора | |
| 36 | 1***0 | Балка | |
| 37 | 1***7 | Шкворень |
