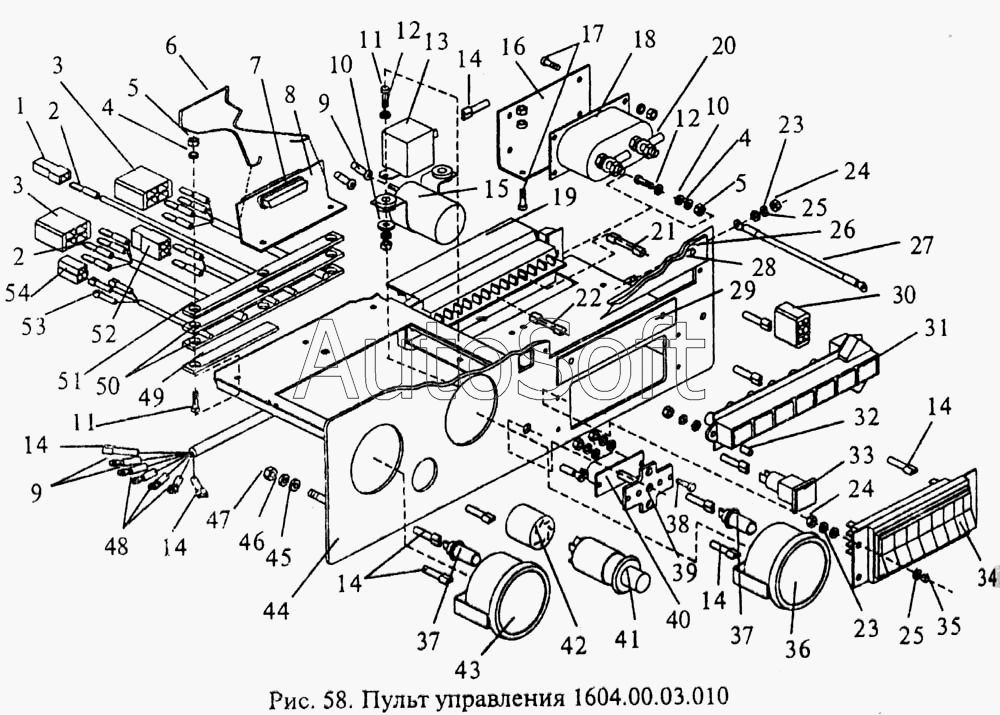

Каталог запасных частей к технике: МЗИК ДП-1604. Пульт управления
42
29
30
31
32
33
34
35
36
37
37
38
39
40
41
28
43
44
45
46
47
48
49
50
51
52
53
54
15
2
2
3
3
4
4
5
5
6
7
8
9
9
10
10
11
11
12
12
13
14
14
14
14
14
14
1
16
17
18
19
20
21
22
23
23
24
24
25
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***} | Колодка штыревая 502601 {ОСТ 37.003.032-88} | |
| 2 | Ш***} | Штырь 103612-11 {ОСТ 37.003.032-88} | |
| 3 | К***} | Колодка штыревая 502604 {ОСТ 37.003.032-88} | |
| 4 | Ш***} | Шайба 4 65Г 06 {ГОСТ 6402-79} | |
| 5 | Г***} | Гайка 4-Кд {ОСТ 1.33033-80} | |
| 6 | 1***5 | Фиксатор | |
| 7 | Р***} | Розетка РП10-22 "3" {ГЕО.364.004 ТУ} | |
| 8 | 1***3 | Кронштейн | |
| 9 | Н***5 | Наконечник Н7.750.091 | |
| 10 | Ш***} | Шайба 0,5-4-7-Кд {ОСТ 1.34505-80} | |
| 11 | В***} | Винт 4-16-Кд {ОСТ 1.31528-80} | |
| 12 | Ш***} | Шайба 1,5-4-14-Кд {ОСТ 1.34505-80} | |
| 13 | Р***} | Реле 733.3747 {ТУ 37.003.709-80} | |
| 14 | Г***} | Гнездо 202612-11 {ОСТ 37.003.032-88} | |
| 15 | П***} | Прерыватель указателей поворота РС410М {ТУ 37.003.508-78} | |
| 16 | 1***1 | Кронштейн | |
| 17 | В***} | Винт 4-11-Кд {ОСТ 1.31528-80} | |
| 18 | Р***} | Резистор добавочный СЭ52 {ТУ 37.003.394-73} | |
| 19 | Б***} | Блок предохранителей ПР112 {ТУ 37.003.775-78} | |
| 20 | Н***5 | Наконечник Н7.750.091 | |
| 21 | В***} | Вставка плавкая ПрП2-3722.100А {ТУ 37.003.775-78} | |
| 22 | В***} | Вставка плавкая ПрП2-3722.200А {ТУ 37.003.775-78} | |
| 23 | Ш***} | Шайба 3 65Г 026 {ГОСТ 6402-70} | |
| 24 | Г***} | Гайка 3-Кд {ОСТ 1.33017-80} | |
| 25 | Ш***} | Шайба 0,8-3-8-Кд {ОСТ 1.34505-80} | |
| 26 | З***} | Заклепка 2-6-Ан.Окс {ОСТ 1.34077-85} | |
| 27 | 1***0 | Перемычка | |
| 28 | 1***2 | Табличка | |
| 29 | 1***6 | Табличка | |
| 30 | К***} | Колодка гнездовая 602606-ХХ-10 {ОСТ 37.003.032-88} | |
| 31 | Б***} | Блок контрольных ламп 2301.3803.010-01 УХЛ {ТУ 37.003.1109-82} | |
| 32 | 1***2 | Втулка | |
| 33 | Л***} | Лампа контрольная 2202.3803-07 {ТУ 37.003.1109-82} | |
| 34 | В***} | Выключатели клавишные в блоке 57.3710.03-17 {ГОСТ 3940-84} | |
| 35 | 1***1 | Втулка | |
| 36 | П***} | Приемник указателя температур 14.3807 {ТУ 37.003.844-78} | |
| 37 | П***} | Патрон с лампой ПВ.211.3714.000 {ТУ 37.458.063-90} | |
| 38 | В***} | Винт 3-10-Кд {ОСТ 1.31542-80} | |
| 39 | 1***2 | Планка | |
| 40 | П***} | Переключатель 5102.3709 {ТУ 37.003.1079-81} | |
| 41 | В***} | Выключатель 24.3710 {ТУ 37.003.977-79} | |
| 42 | К***} | Колодка гнездовая 610608 {ОСТ 37.003.032-88} | |
| 43 | П***} | Приемник указателя давления 15.3810 {ТУ 37.003.387-78} | |
| 44 | 1***0 | Шасси | |
| 45 | Ш***} | Шайба 1,5-5-12-Кд.фос {ОСТ 1.34505-80} | |
| 46 | Ш***} | Шайба 5 65Г 029 {ГОСТ 6402-70} | |
| 47 | Г***} | Гайка 5-Кд {ОСТ 1.33017-80} | |
| 48 | Н***5 | Наконечник Н7.750.091 | |
| 49 | 1***4 | Прокладка | |
| 50 | 1***7 | Прокладка | |
| 51 | 1***6 | Прижим | |
| 52 | К***} | Колодка штыревая 502602 {ОСТ 37.003.032-88} | |
| 53 | Г***} | Гнездо 203612-11 {ОСТ 37.003.032-88} | |
| 54 | К***} | Колодка гнездовая 602603 {ОСТ 37.003.032-88} |
