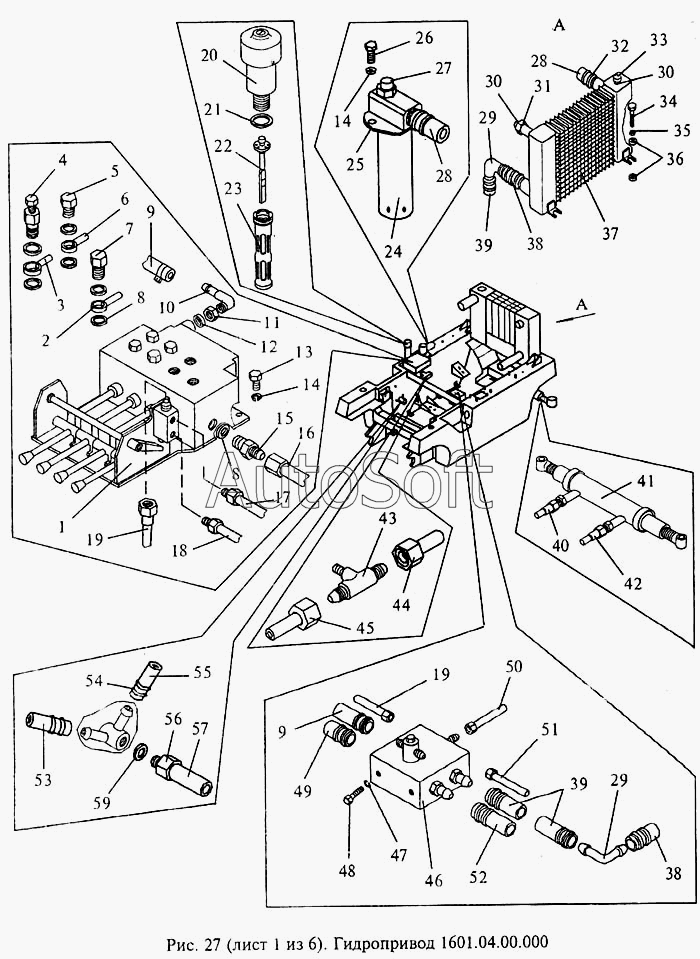

Каталог запасных частей к технике: МЗИК ДП-1604. Гидропривод
45
31
32
33
34
35
36
37
38
38
39
39
40
41
42
43
44
30
30
46
47
48
49
50
51
52
53
54
55
56
57
58
16
2
3
4
5
6
7
8
8
9
9
10
11
12
13
14
14
15
1
17
18
19
19
20
21
22
23
24
25
26
27
28
28
29
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Механизм включения | |
| 2 | 1***2 | Трубопровод | |
| 3 | 1***0 | Трубопровод | |
| 4 | 1***0 | Дроссель | |
| 5 | 1***6 | Штуцер | |
| 6 | 1***4 | Трубопровод | |
| 7 | 1***2 | Болт | |
| 8 | П***} | Прокладка 20М1 {ГОСТ 23358-87} | |
| 9 | 1***8 | Рукав | |
| 10 | 1***0 | Угольник | |
| 11 | 1***1 | Гайка | |
| 12 | К***} | Кольцо 017-021-25-2-2 {ГОСТ 18829-73} | |
| 13 | В***} | Винт 8-16-Ц {ОСТ 1.31502-80} | |
| 14 | Ш***} | Шайба 8 65Г 029 {ГОСТ 6402-70} | |
| 15 | 1***0 | Клапан обратный | |
| 16 | 1***1 | Рукав высокого давления | |
| 17 | 1***2 | Трубопровод | |
| 18 | 1***3 | Трубопровод | |
| 19 | 1***0 | Трубопровод | |
| 20 | 1***0 | Фильтр воздушный | |
| 21 | К***} | Кольцо 043-047-25-2-2 {ГОСТ 18829-73} | |
| 22 | 1***0 | Щуп | |
| 23 | 1***0 | Фильтр заливной | |
| 24 | 1***0 | Фильтр масляный | |
| 25 | П***} | Прокладка 24М1 {ГОСТ 23358-87} | |
| 26 | 1***9 | Винт | |
| 27 | 1***0 | Индикатор загрязнения | |
| 28 | 1***4 | Рукав | |
| 29 | 1***0 | Угольник | |
| 30 | К***} | Кольцо 014-017-19-2-2 {ГОСТ 18829-73} | |
| 31 | Д***} | Датчик сигнализатора температур 143.3828 {ТУ 37.459.189-95} | |
| 32 | 1***1 | Хомут | |
| 33 | 1***6 | Заглушка | |
| 34 | В***} | Винт 6-20-Кд {ОСТ 1.31501-80} | |
| 35 | Ш***} | Шайба 6х1,5.04.029 {ГОСТ 6958-78} | |
| 36 | 1***3 | Шайба | |
| 37 | 1***0 | Радиатор масляный | |
| 38 | 1***8 | Рукав | |
| 39 | 1***9 | Рукав | |
| 40 | 1***2 | Рукав высокого давления | |
| 41 | 1***0 | Гидроцилиндр | |
| 42 | 1***1 | Рукав высокого давления | |
| 43 | Т***} | Тройник ввертной 2-6-22 {ГОСТ 13971-74} | |
| 44 | 1***6 | Трубопровод | |
| 45 | 1***1 | Трубопровод | |
| 46 | 1***0 | Клапан переливной | |
| 47 | Ш***} | Шайба 10 65Г 029 {ГОСТ 6402-70} | |
| 48 | В***} | Винт 10-26-Кд {ОСТ 1.31502-80} | |
| 49 | 1***3 | Рукав высокого давления | |
| 50 | 1***4 | Трубопровод | |
| 51 | 1***9 | Трубопровод | |
| 52 | 1***5 | Рукав | |
| 53 | 1***3 | Рукав | |
| 54 | 1***0 | Хомут | |
| 55 | 1***7 | Рукав | |
| 56 | 1***7 | Штуцер | |
| 57 | 1***6 | Рукав | |
| 58 | 1***9 | Прокладка |
