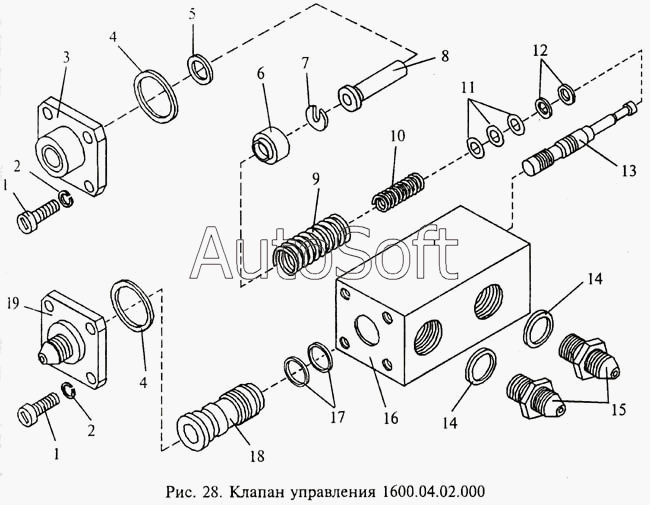

Каталог запасных частей к технике: МЗИК ДП-1604. Клапан управления
1
1
2
2
3
4
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | В***} | Винт 6-16-Кд {ОСТ 1.31515-80} | |
| 2 | Ш***} | Шайба 6 65Г 029 {ГОСТ 6402-70} | |
| 3 | 1***5 | Крышка | |
| 4 | К***} | Кольцо 020-024-25-2-2 {ГОСТ 18829-73} | |
| 5 | К***} | Кольцо 012-014-25-2-2 {ГОСТ 18829-73} | |
| 6 | 1***7 | Упор | |
| 7 | 1***6 | Шайба | |
| 8 | 1***4 | Толкатель | |
| 9 | 1***1 | Пружина | |
| 10 | 1***9 | Пружина | |
| 11 | 1***2 | Шайба | |
| 12 | 1***3 | Шайба | |
| 13 | 1***2 | Золотник | |
| 14 | К***} | Кольцо 014-018-25-2-2 {ГОСТ 18829-73} | |
| 15 | 1***4 | Штуцер | |
| 16 | 1***1 | Корпус | |
| 17 | К***} | Кольцо 012-015-19-2-2 {ГОСТ 18829-73} | |
| 18 | 1***3 | Гильза | |
| 19 | 1***8 | Штуцер |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
