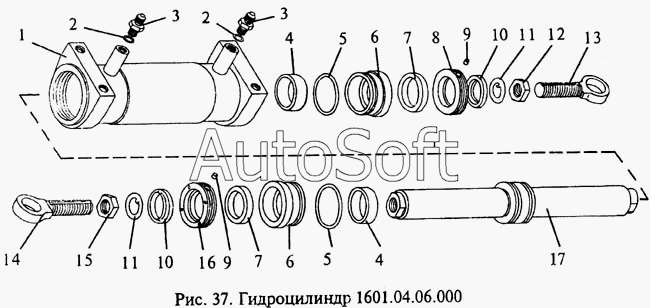

Каталог запасных частей к технике: МЗИК ДП-1604. Гидроцилиндр 1601.04.06.000
1
2
2
3
3
4
4
5
5
6
6
7
7
8
9
9
10
10
11
11
12
13
14
15
16
17
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Цилиндр | |
| 2 | К***} | Кольцо 011-015-25-2-2 {ГОСТ 18829-73} | |
| 3 | П***} | Проходник ввертной 10-22А {ГОСТ 20195-74} | |
| 4 | 1***2 | Втулка | |
| 5 | К***} | Кольцо 064-070-36-2-2 {ГОСТ 18829-73} | |
| 6 | 1***1 | Корпус | |
| 7 | М***} | Манжета комбинированная МКII-50 {ТУ 2-053-1715-84} | |
| 8 | 1***0 | Гайка | |
| 9 | 1***1 | Фиксатор | |
| 10 | Г***} | Грязесъемник 4-50 {ГОСТ 24811-81} | |
| 11 | 1***4 | Шайба | |
| 12 | 1***3 | Гайка | |
| 13 | 1***1 | Головка | |
| 14 | 1***1 | Головка | |
| 15 | 1***2 | Гайка | |
| 16 | 1***1 | Гайка | |
| 17 | 1***0 | Шток | |
| 17 | 1***0 | Шток |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
