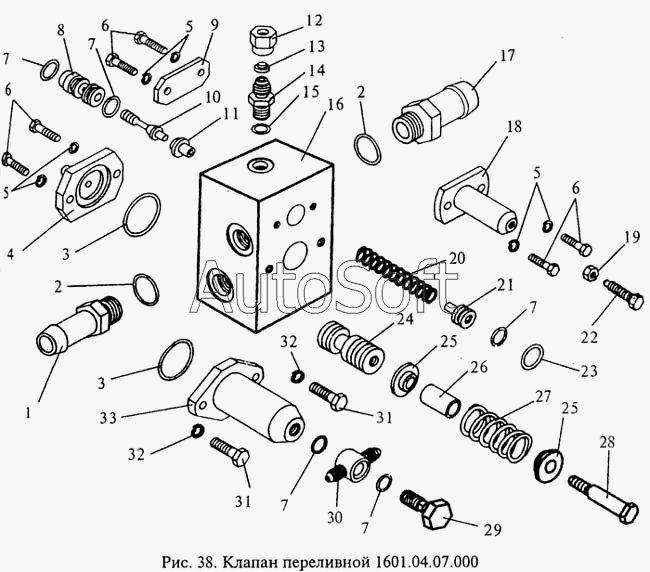

Каталог запасных частей к технике: МЗИК ДП-1604. Клапан переливной
26
18
19
20
21
22
23
24
25
25
17
27
28
29
30
31
31
32
32
33
1
16
15
14
13
12
11
10
9
8
7
7
7
7
7
6
6
6
5
5
5
4
3
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***4 | Штуцер | |
| 2 | К***} | Кольцо 019-022-19-2-2 {ГОСТ 18829-73} | |
| 3 | К***} | Кольцо 035-040-30-2-2 {ГОСТ 18829-73} | |
| 4 | 1***2 | Штуцер | |
| 5 | Ш***} | Шайба 6 65Г 029 {ГОСТ 6402-70} | |
| 6 | В***} | Винт 6-20-Кд {ОСТ 1.31501-80} | |
| 7 | К***} | Кольцо 012-016-25-2-2 {ГОСТ 18829-73} | |
| 8 | 1***8 | Втулка | |
| 9 | 1***3 | Пластина | |
| 10 | 1***3 | Клапан | |
| 11 | 1***4 | Втулка | |
| 12 | Г***} | Гайка накидная 6-22А {ГОСТ 13957-74} | |
| 13 | К***} | Крышка 1-6-22-Ц {ГОСТ 13976-74} | |
| 14 | П***} | Переходник ввертной 6-5,5-22-Ц {ГОСТ 20196-74} | |
| 15 | К***} | Кольцо 009-012-19-2-2 {ГОСТ 18829-73} | |
| 16 | 1***1 | Корпус | |
| 17 | 1***5 | Штуцер | |
| 18 | 1***6 | Стакан | |
| 19 | Г***} | Гайка М8-6Н.5.029 {ГОСТ 15521-70} | |
| 20 | 1***3 | Пружина | |
| 21 | 1***6 | Упор | |
| 22 | 1***8 | Винт регулировочный | |
| 23 | К***} | Кольцо 021-025-25-2-2 {ГОСТ 18829-73} | |
| 24 | 1***9 | Золотник | |
| 25 | 1***2 | Шайба | |
| 26 | 1***1 | Втулка | |
| 27 | 1***4 | Пружина | |
| 28 | 1***6 | Шток | |
| 29 | 1***3 | Болт | |
| 30 | 1***2 | Тройник | |
| 31 | В***} | Винт 8-24-Кд {ОСТ 1.31502-80} | |
| 32 | Ш***} | Шайба 8 65Г 029 {ГОСТ 6402-70} | |
| 33 | 1***5 | Стакан |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
